Обзор индукционного нагревателя

Товар  можно купить тут

Привет всем. Сегодня рассмотрим популярную штуку - индукционный нагреватель прямиком с Китая, точнее с магазина бенггуд.

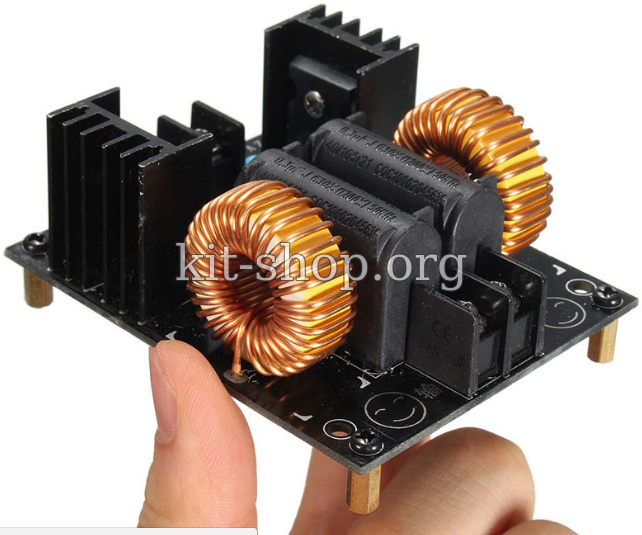

Такие платы китайцы выпускают с разными модификациями, на любой вкус.






Мой образец не из самых бюджетных бюджетных, в комплекте есть индуктор, нынче достать медную трубу нужного диаметра довольно трудно, поэтому если брать такую плату, то лучше сразу с индуктором.






Итак, это популярная схема ZVS драйвера, на базе которого можно построить все, что угодно, от простых преобразователей до индукционных нагревателей, я намерен детально протестировать этот образец, раскрыть потенциал, и сделать все возможные замеры, поэтому одной статьей не ограничимся.

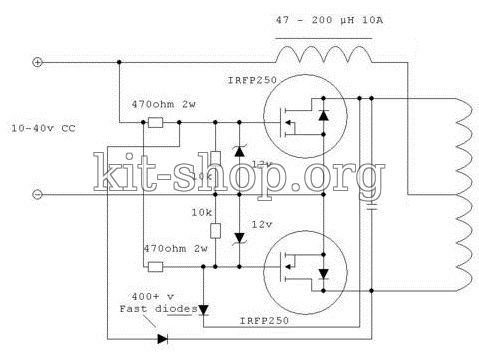

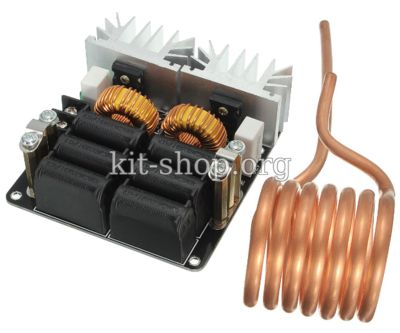

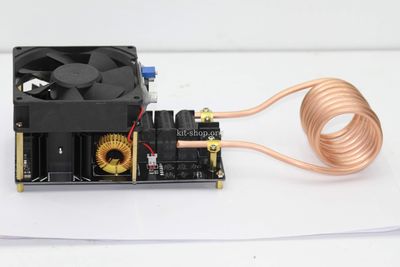

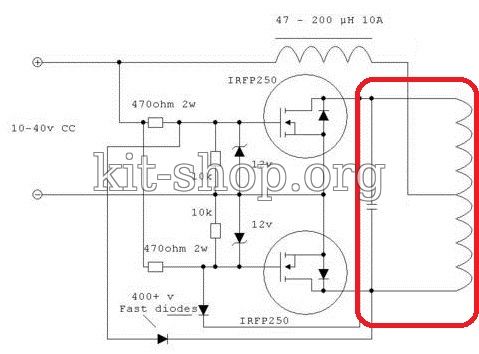

В комплекте плата и сам индуктор, схема нагревателя сейчас перед вами.

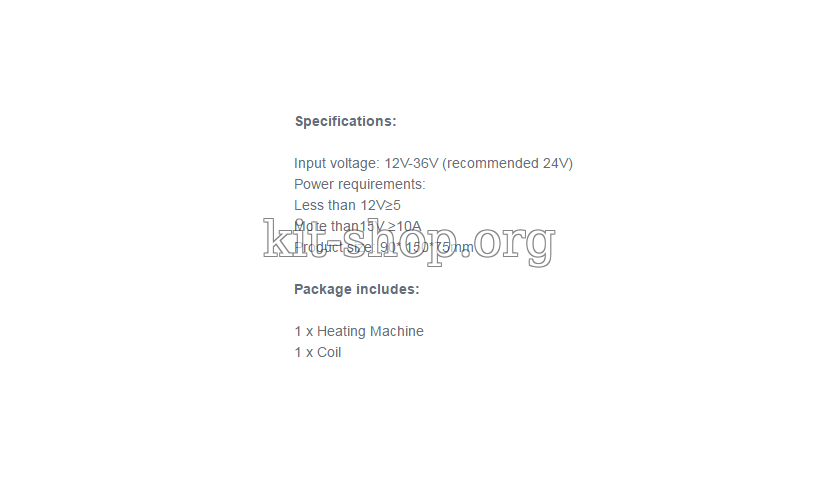

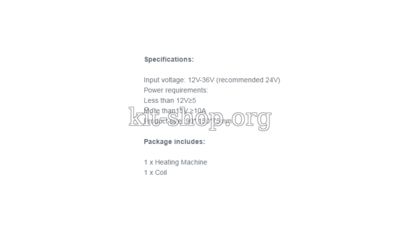

Заявленная мощность 1киловатт, входное напряжение от 12 до 36 Вольт при максимальном токе в 20 Ампер, тут китайцы опровергают самих себя, ведь даже при максимальном напряжении и токе потребляемая мощность будет не более 720 ватт, но зная эту схему, скажу, что она может питаться и от большего напряжения, вплоть до 60 вольт и потреблять токи более 20 Ампер, так, что если речь идет о потребляемой мощности, то она может перевалить за 1000 ватт, но вот на счет полезной мощности с учетом КПД схемы, китайцы молчат. В реальности полезная мощность около 200-250 ватт при питании от источника в 36В.

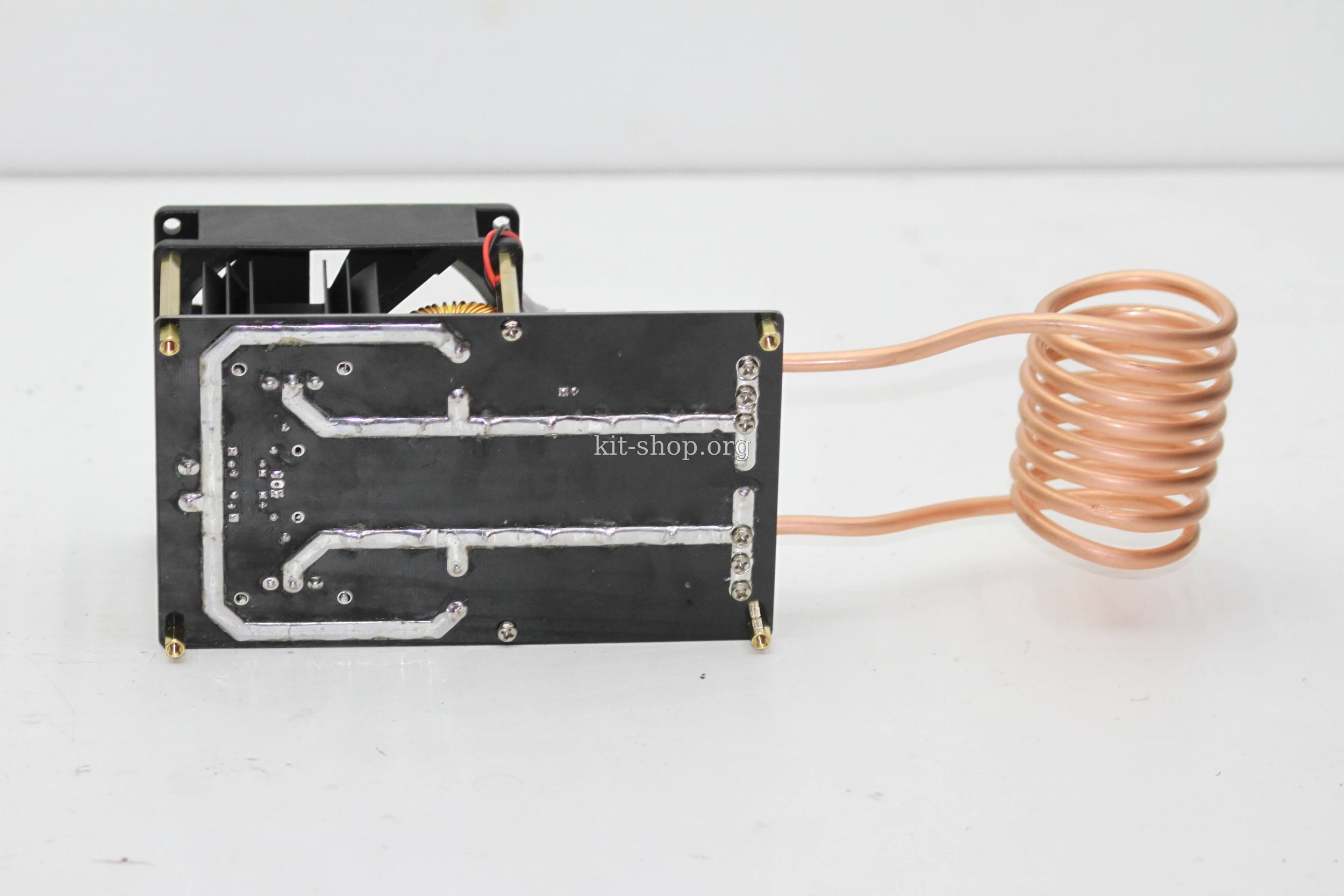

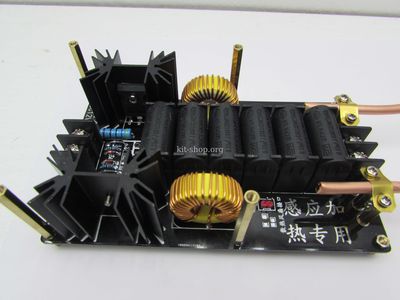

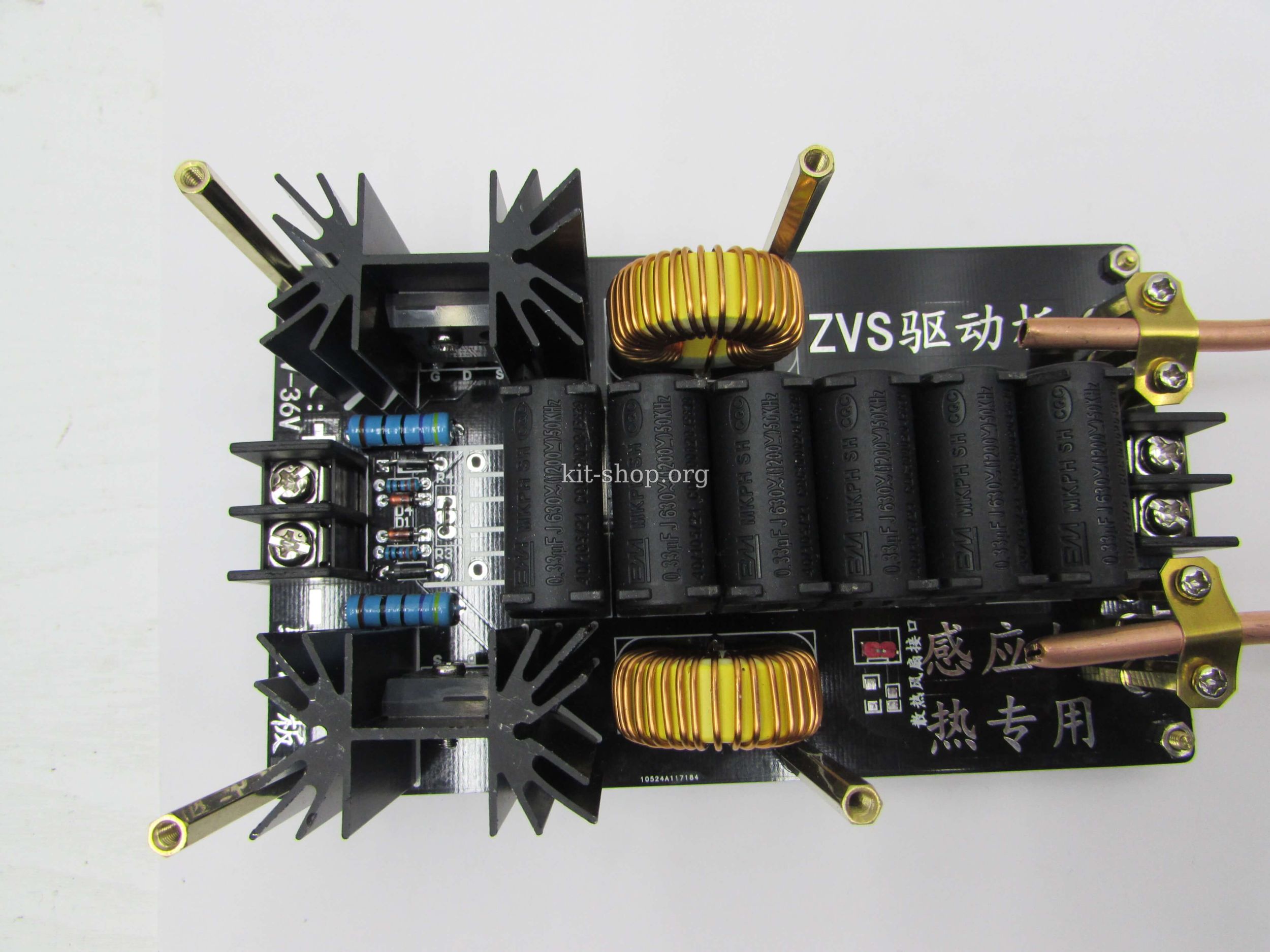

Печатная плата двухсторонняя, сделана отлично, но китайцы слегка поленились почистить остатки флюса, силовые дорожки производитель дополнительно залудил, в общем, нареканий нет, размеры платы вы сейчас видите на своих экранах. (Позже, при подаче 36 Вольт спустя некоторое время одна из силовых дорожек попросту сгорела, пришлось усилить многожильным медным проводом и все дополнительно залудить)

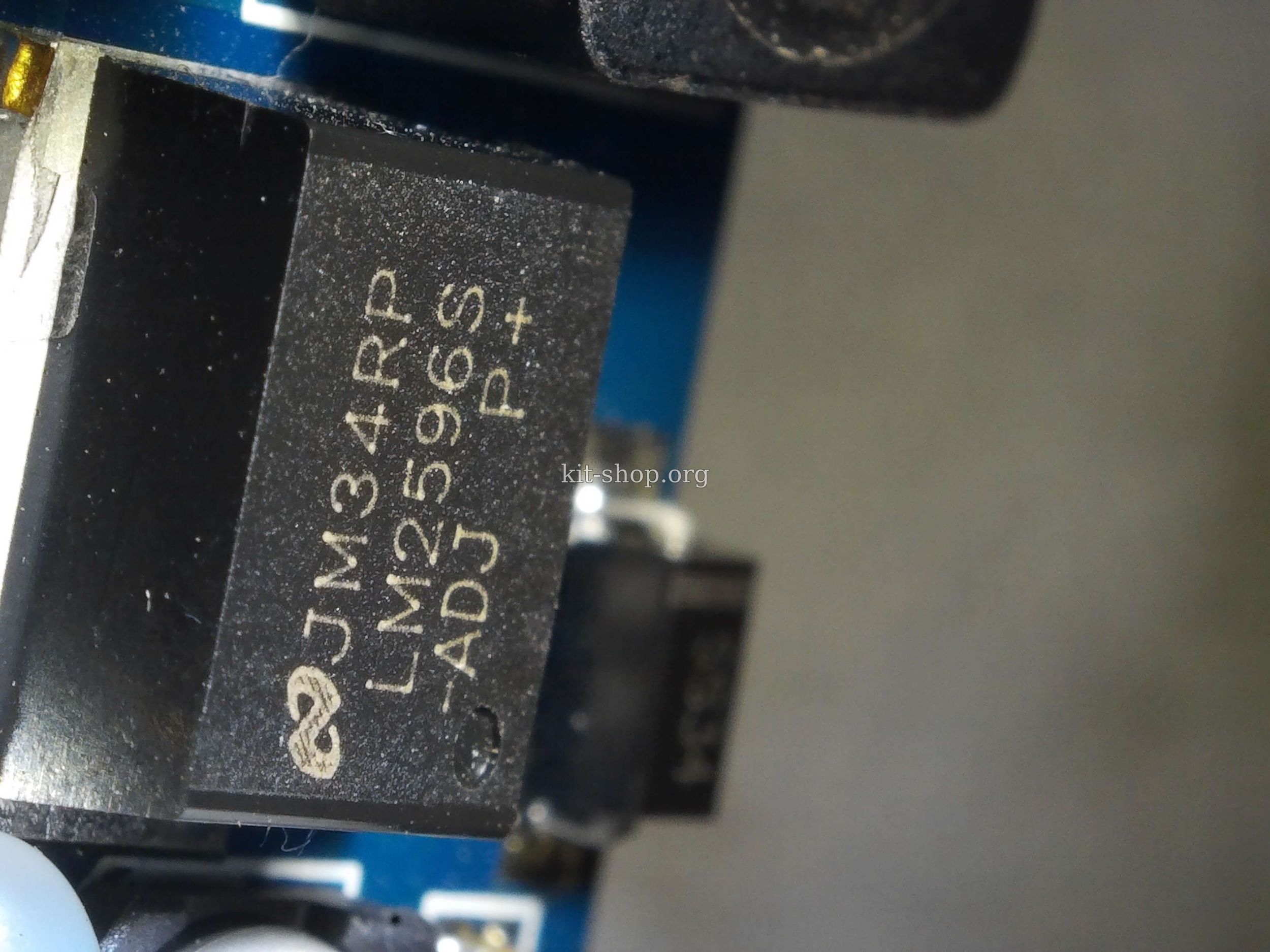

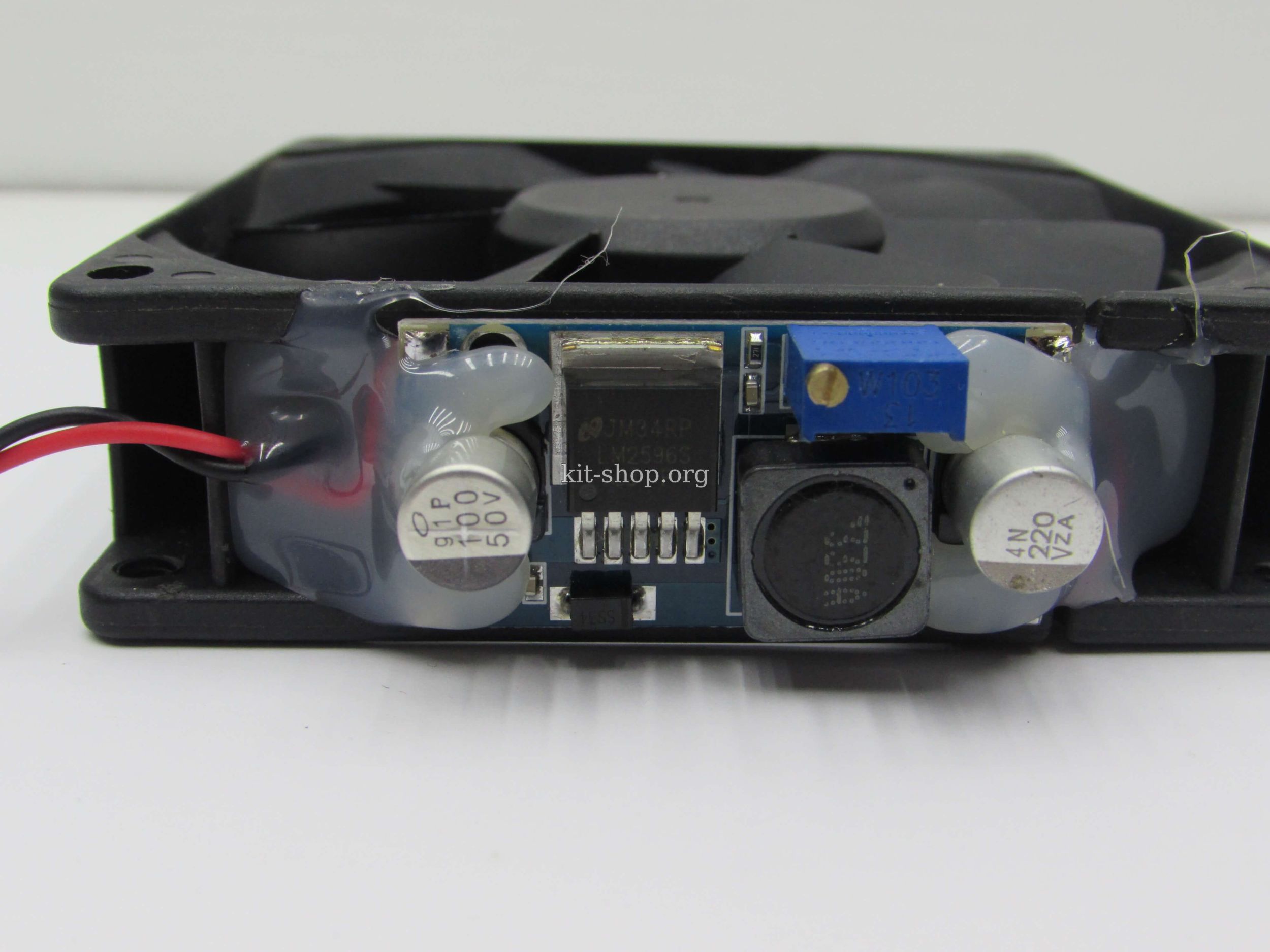

Схема имеет принудительное охлаждение в виде кулера, расположен он непосредственно над транзисторами и питается от отдельного понижающего стабилизатора на базе микросхемы XL2596. Плата стабилизатора приклеена к кулеру соплями (горячими).

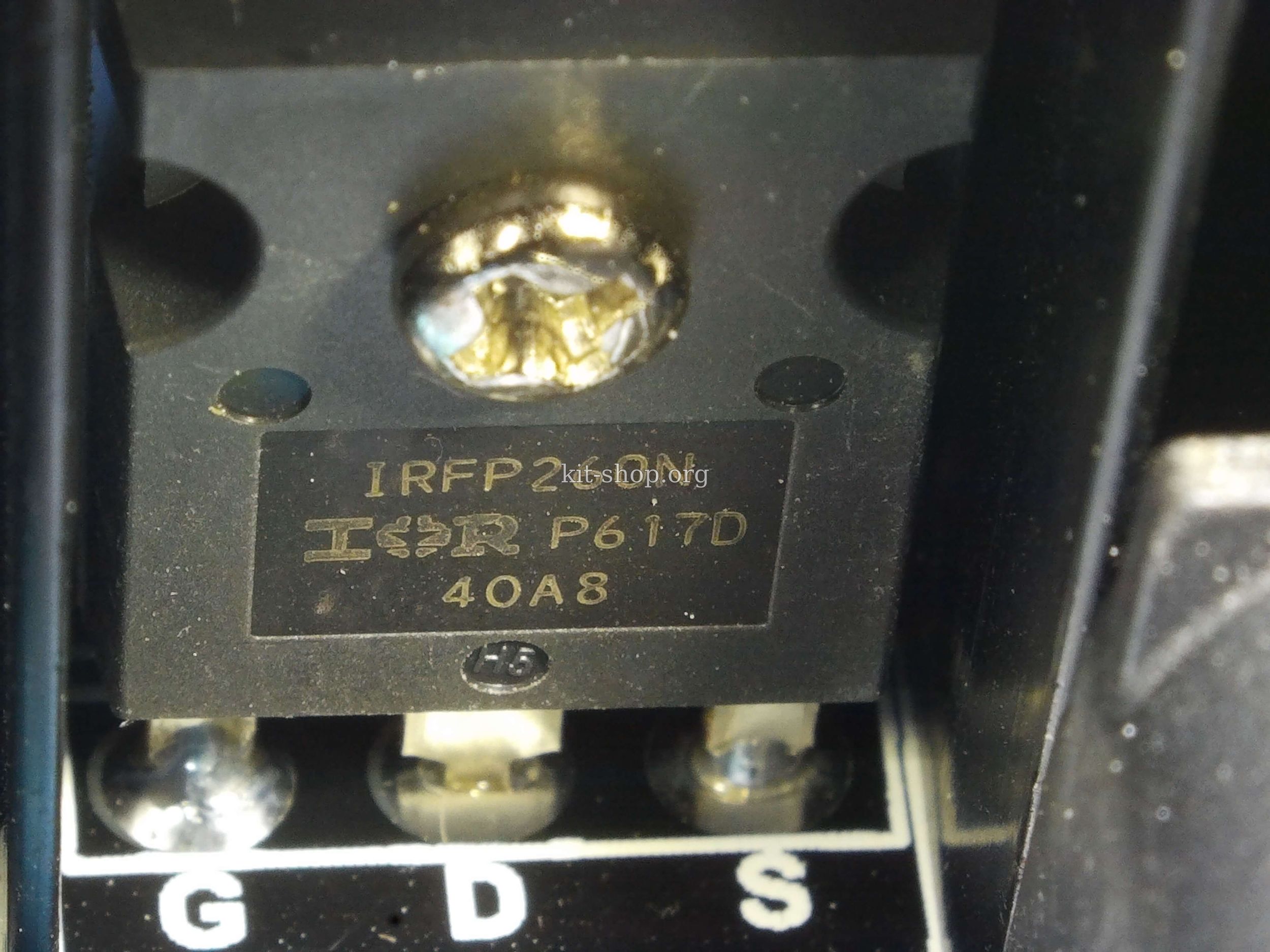

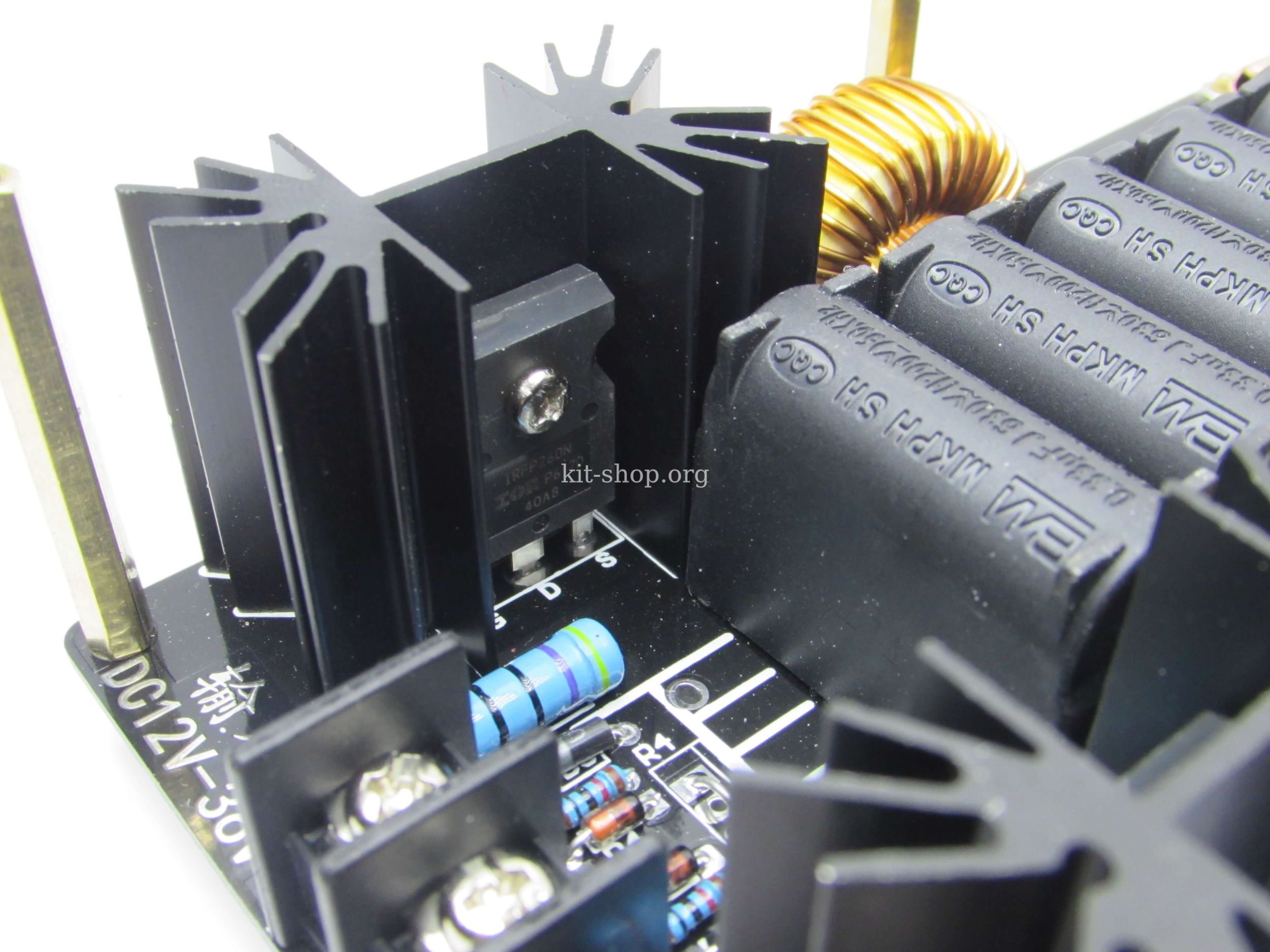

Силовых транзисторов 2, это мощные полевики IRFP260 (200В 50А), а схема из себя представляет двухтактный автогенератор.

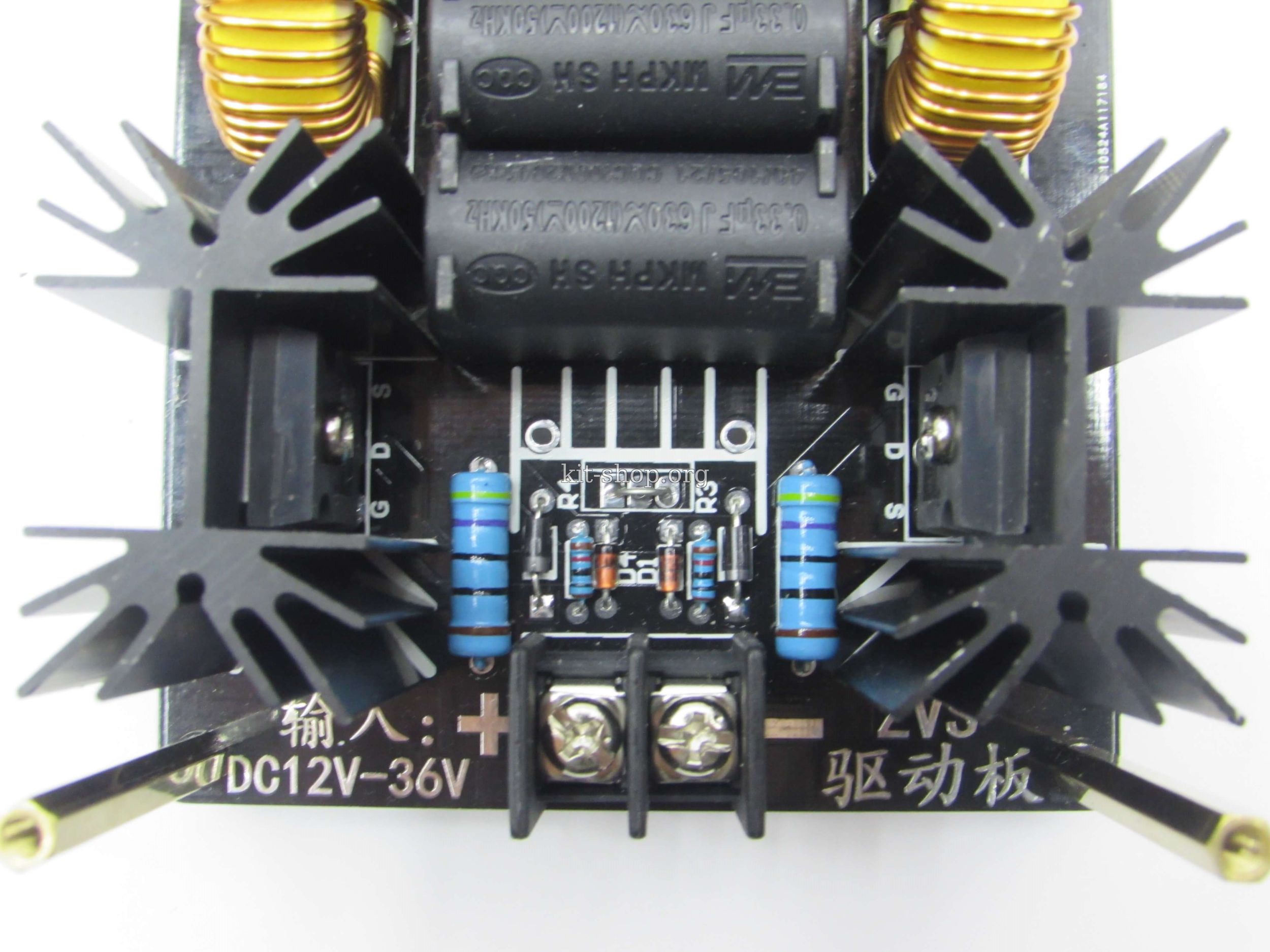

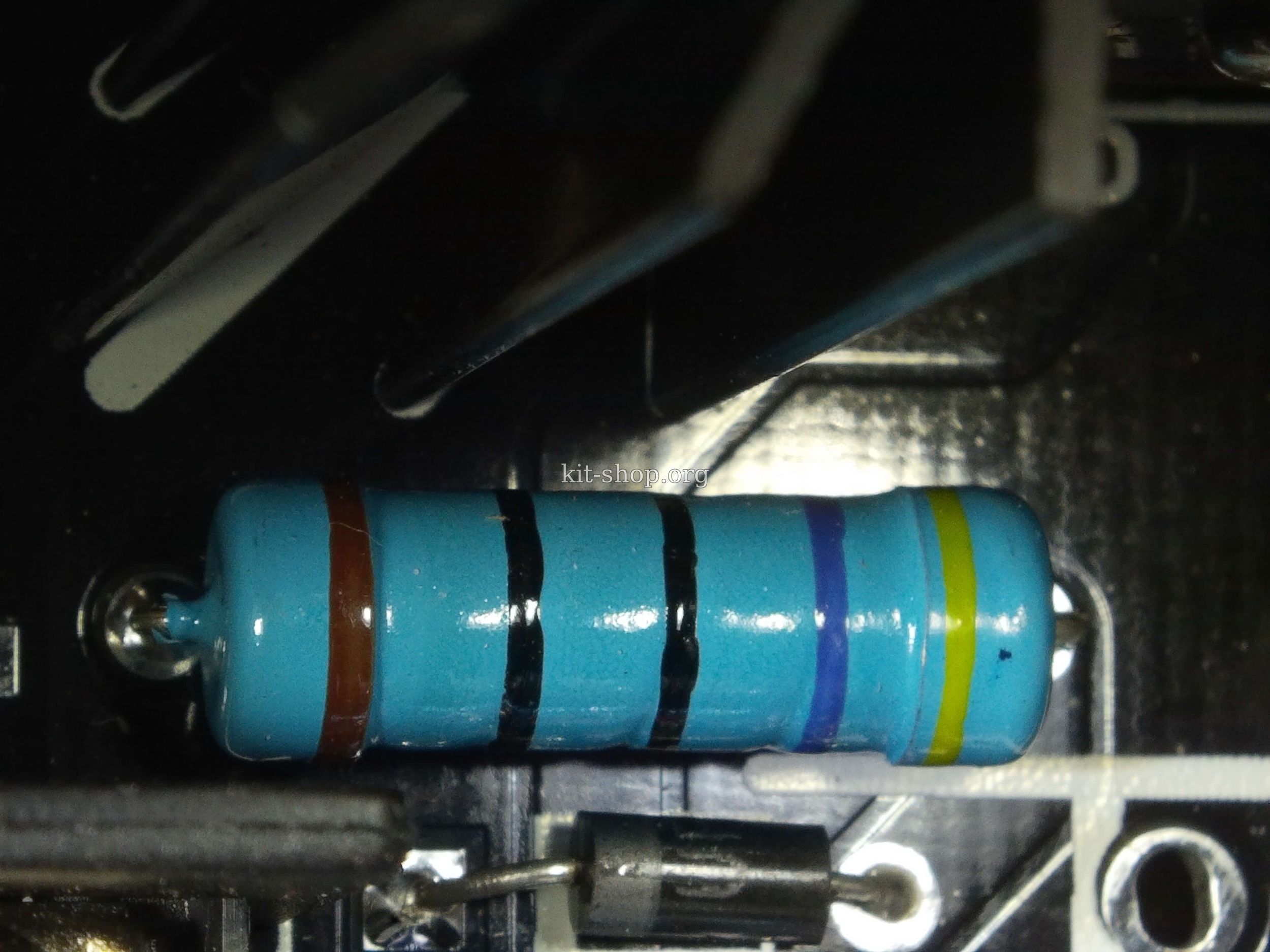

Для ограничения тока затворов ключей использованы мощные резисторы на 470 Ом, на вид они двухваттные, но размеры чуть больше стандартных двухваттных резисторов, так, что возможно резисторы на 3 или 4 ватта.




Резисторы одновременно являются ограничителями для стабилитронов, которые не допускают на затворе ключей образования повышенного напряжения, стабилизируя на уровне 12 Вольт, видно посадочное место для линейного стабилизатора на 12 или 15 вольт, поскольку стабилитроны в некоторых версиях заменены на линейный стабилизатор.




Индуктор с батареей конденсаторов образуют параллельный колебательный контур, параметры этих составляющих задают рабочую частоту схемы в целом, поскольку это резонансный преобразователь.

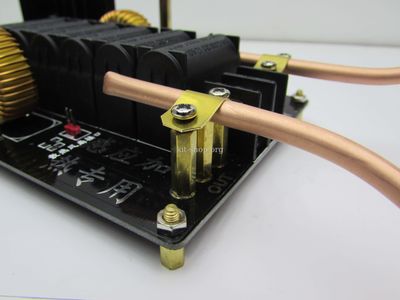

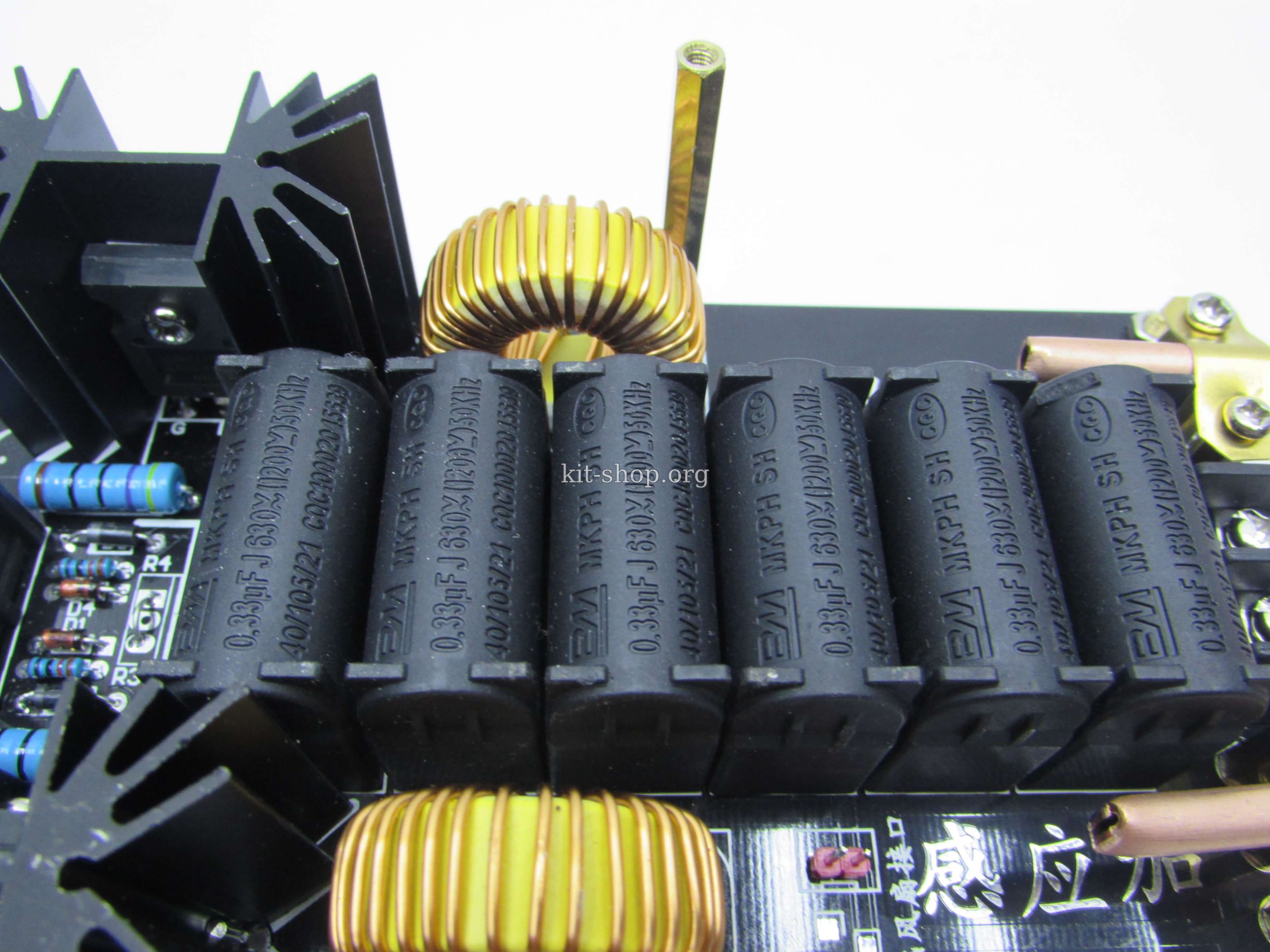

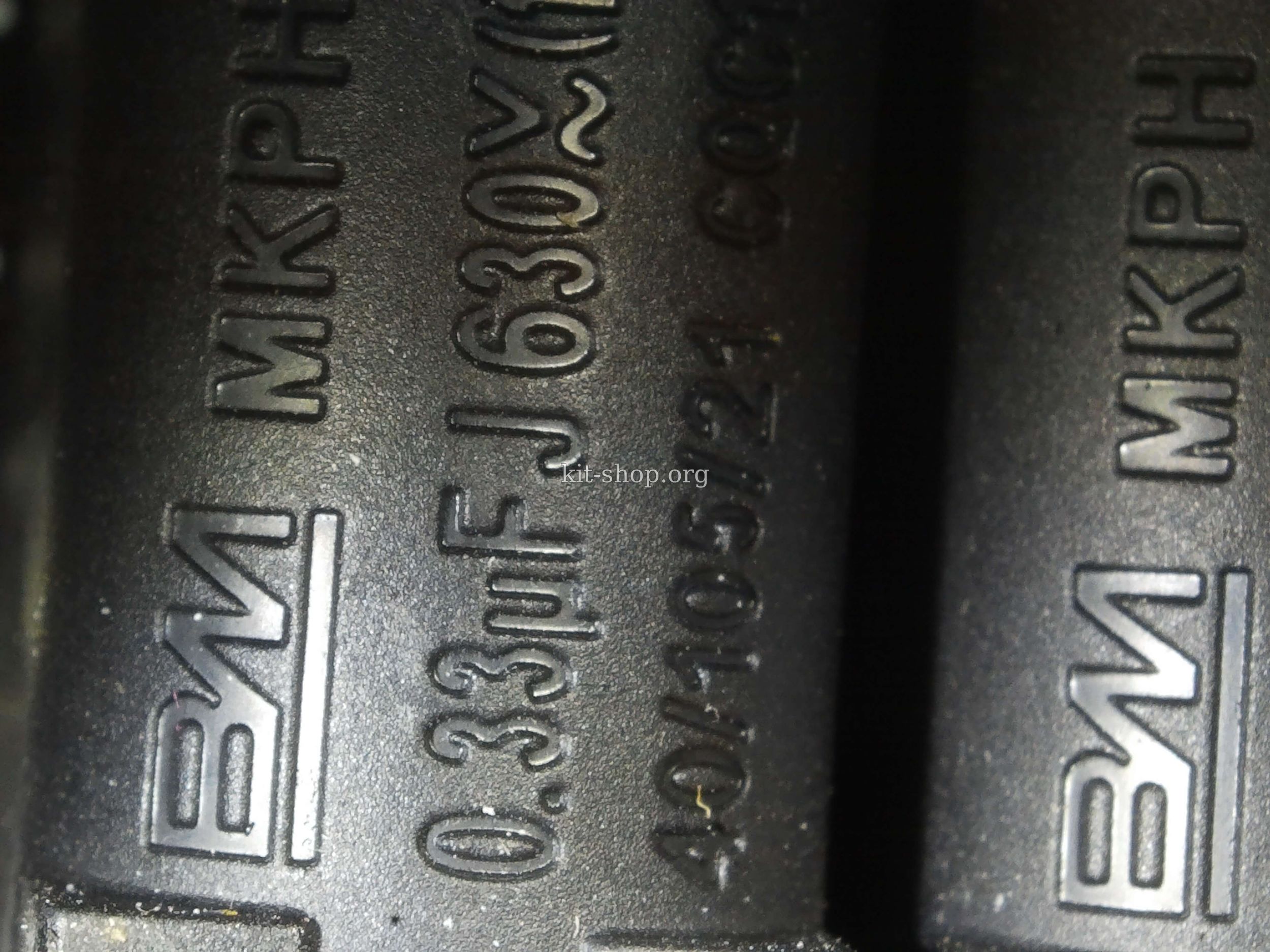

Батарея состоит из 6 и специализированных конденсаторов, емкость каждого 0,33 мкФ, общая емкость около 2-х мкФ.






Такие конденсаторы предназначены для работы в высокочастотных схемах и применяются в частности в индукционных нагревателях, так, что это идеальный вариант для подобной схемы.

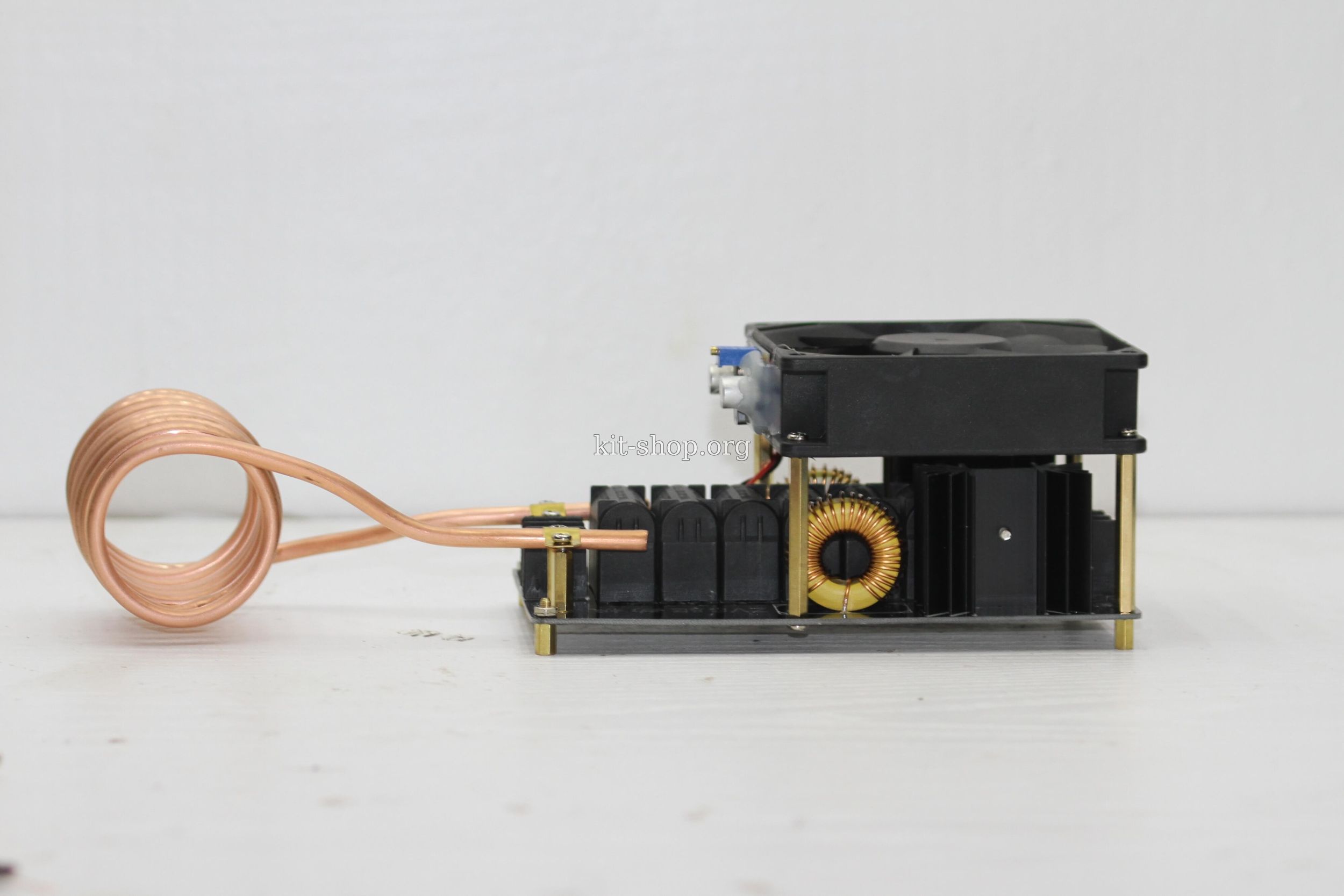

На плате имеются латунные стойки для крепления кулера и индуктора, довольно удобное решение.

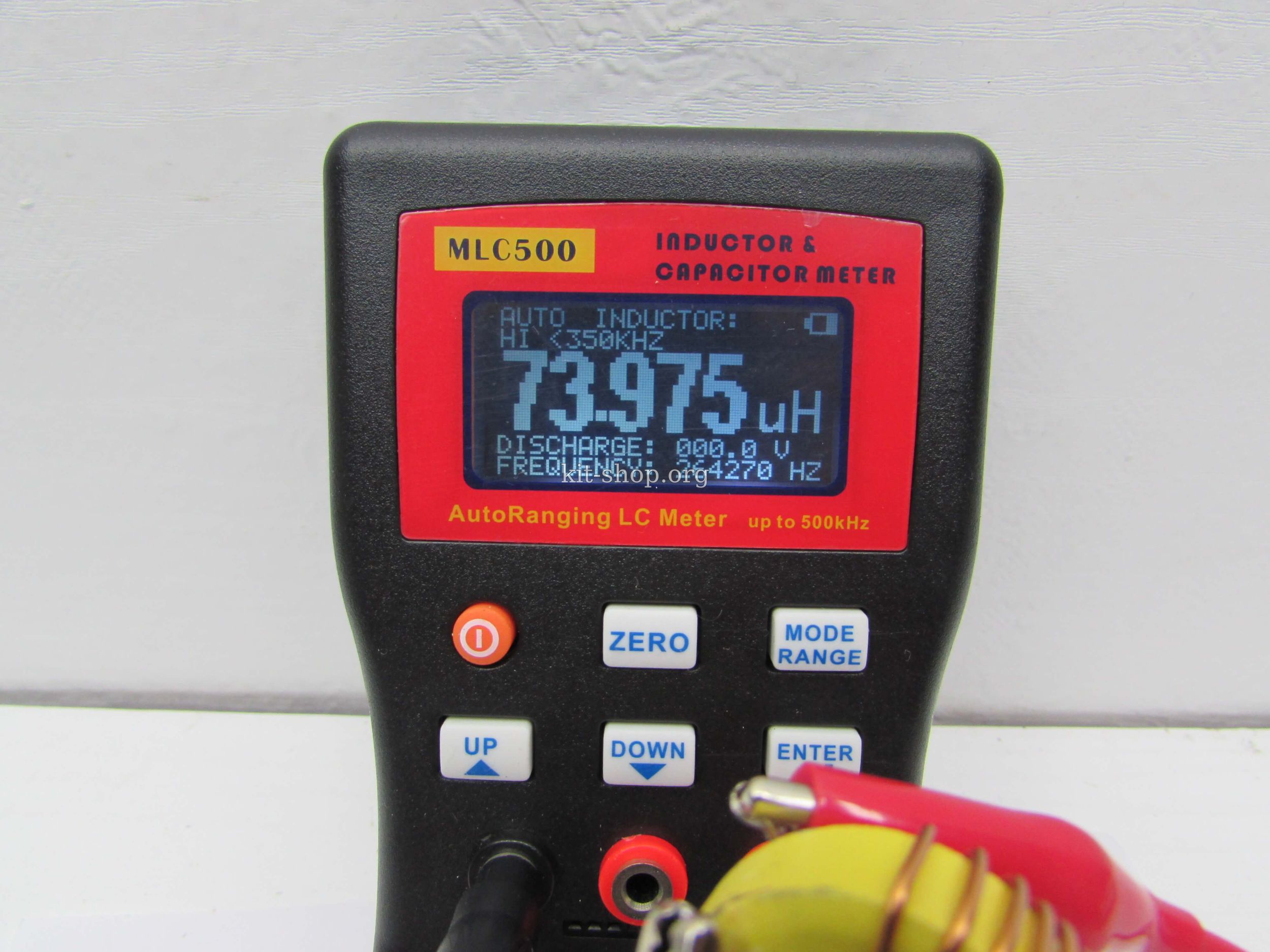

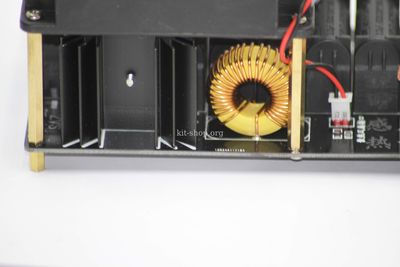

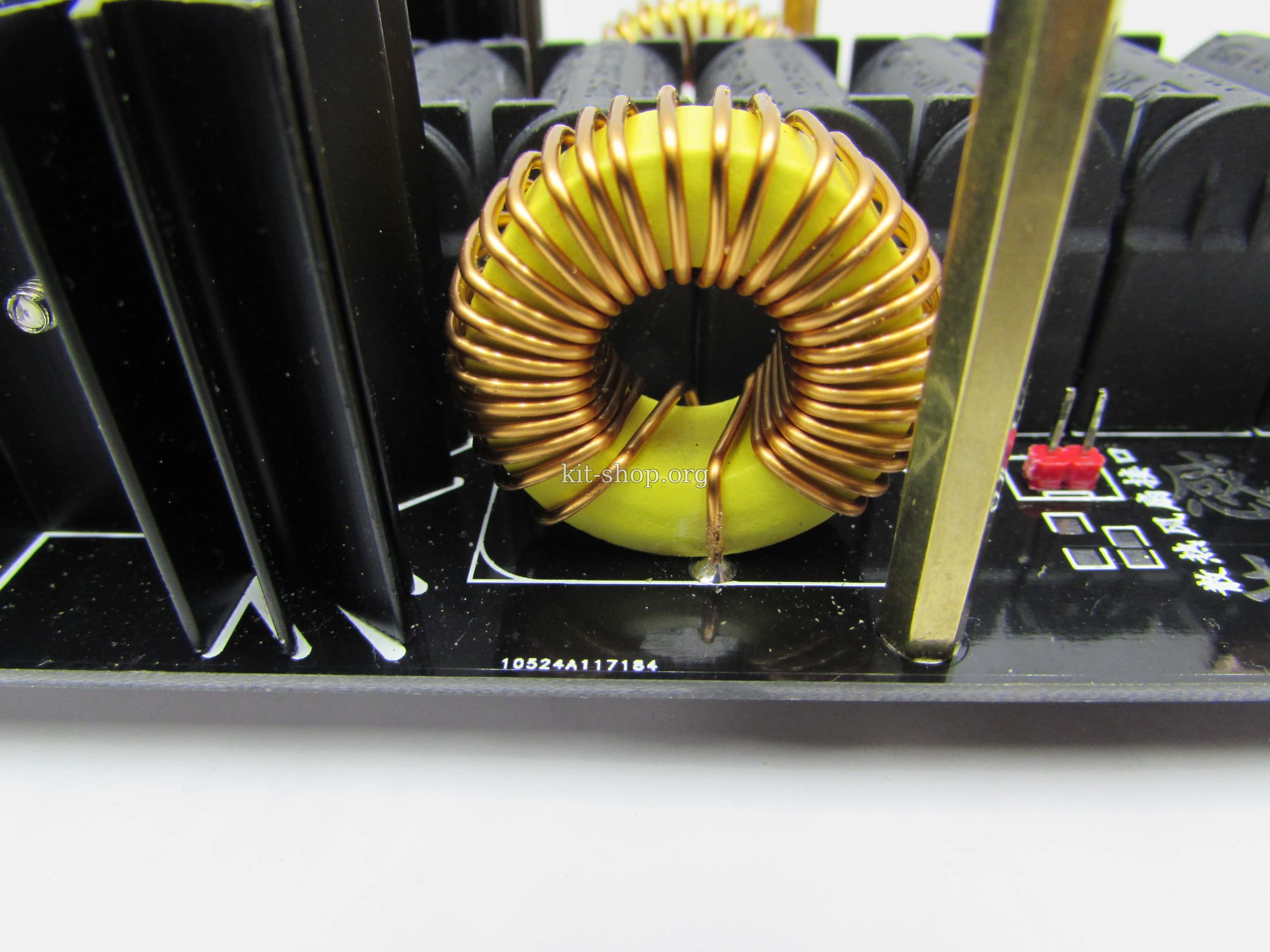

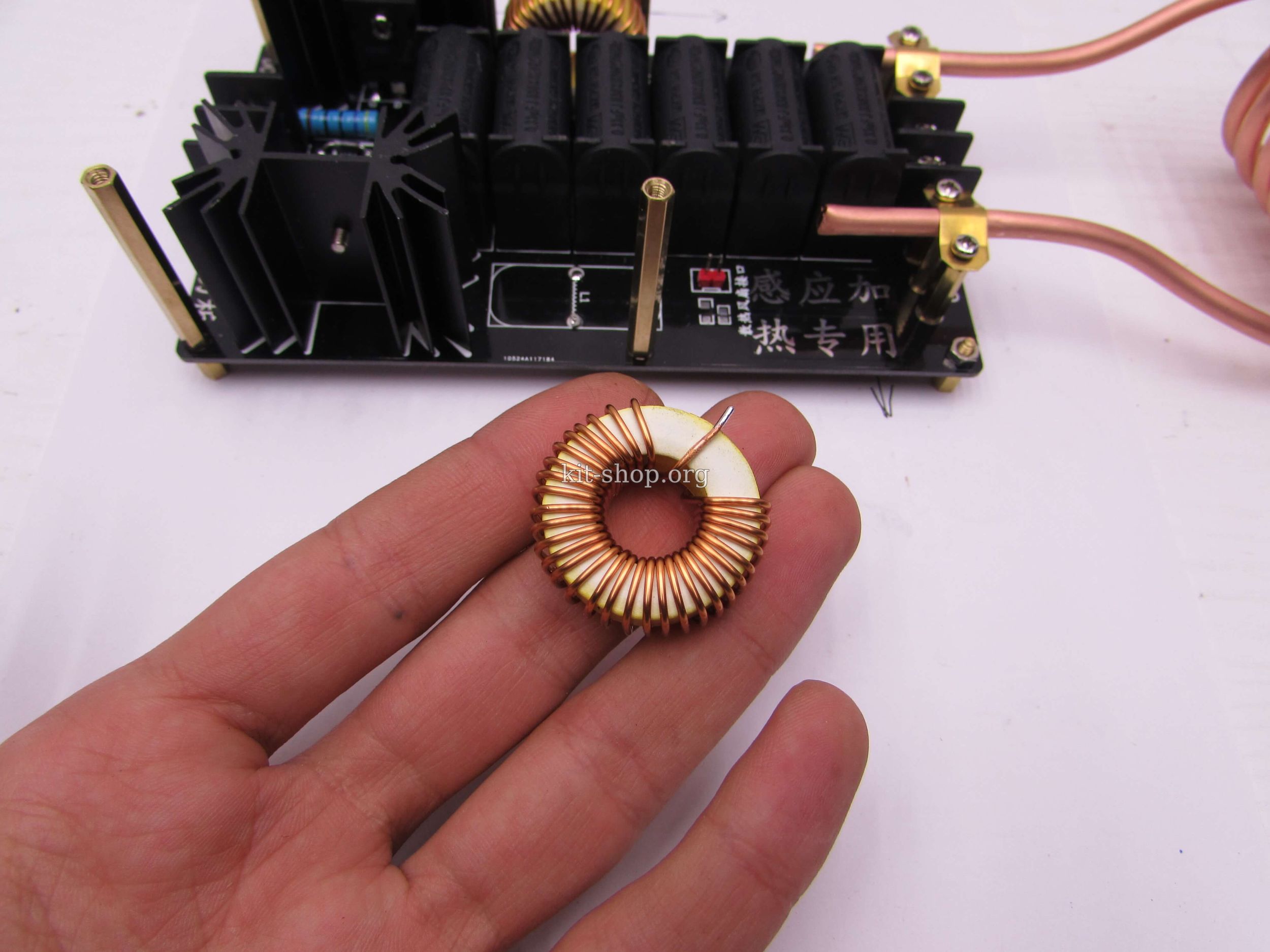

Дросселей два, по ним поступает силовое питание, оба дросселя идентичны, намотаны на кольцах из порошкового железа. Количество витков 30, диаметр провода 1 мм, индуктивность 74мкГн.

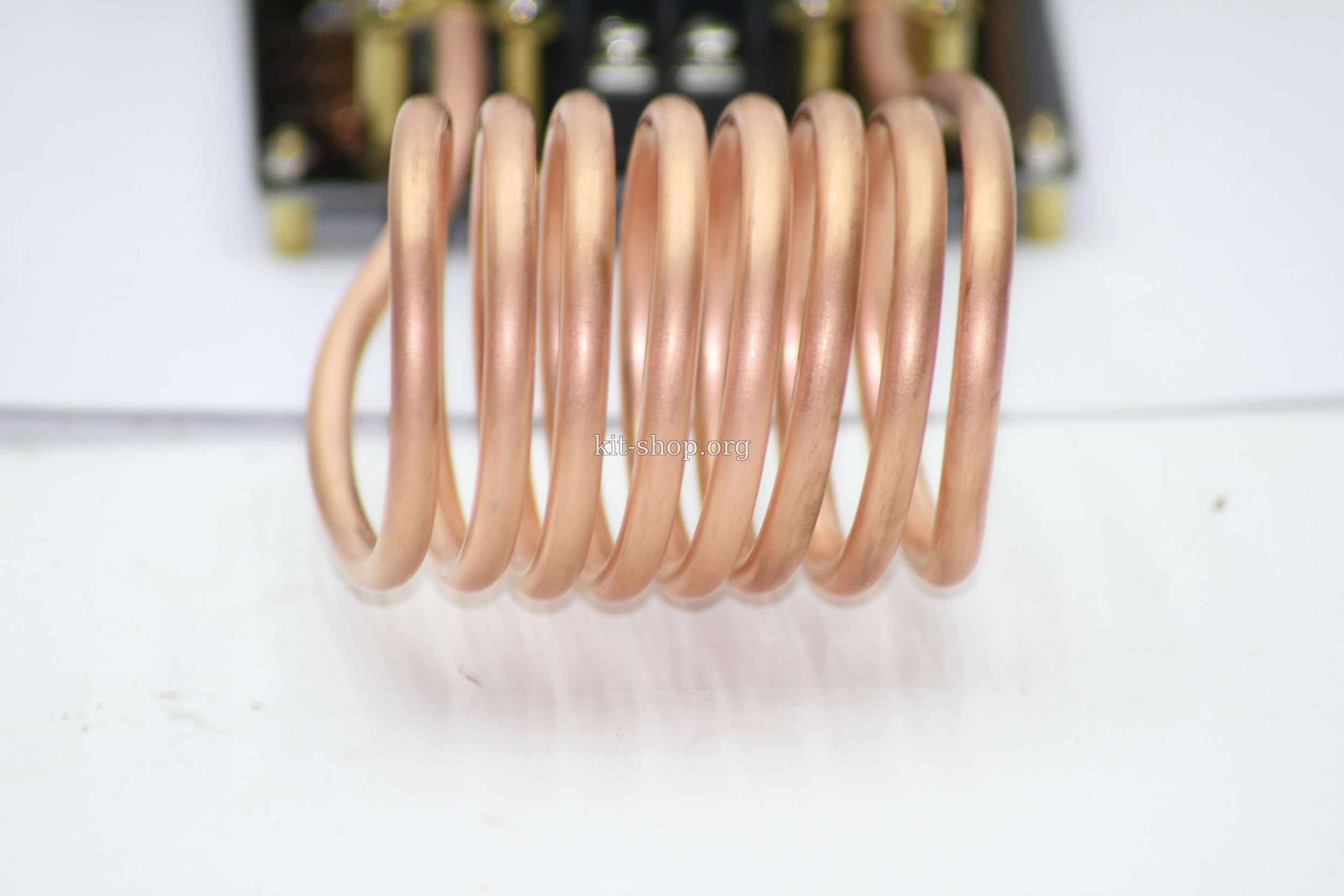

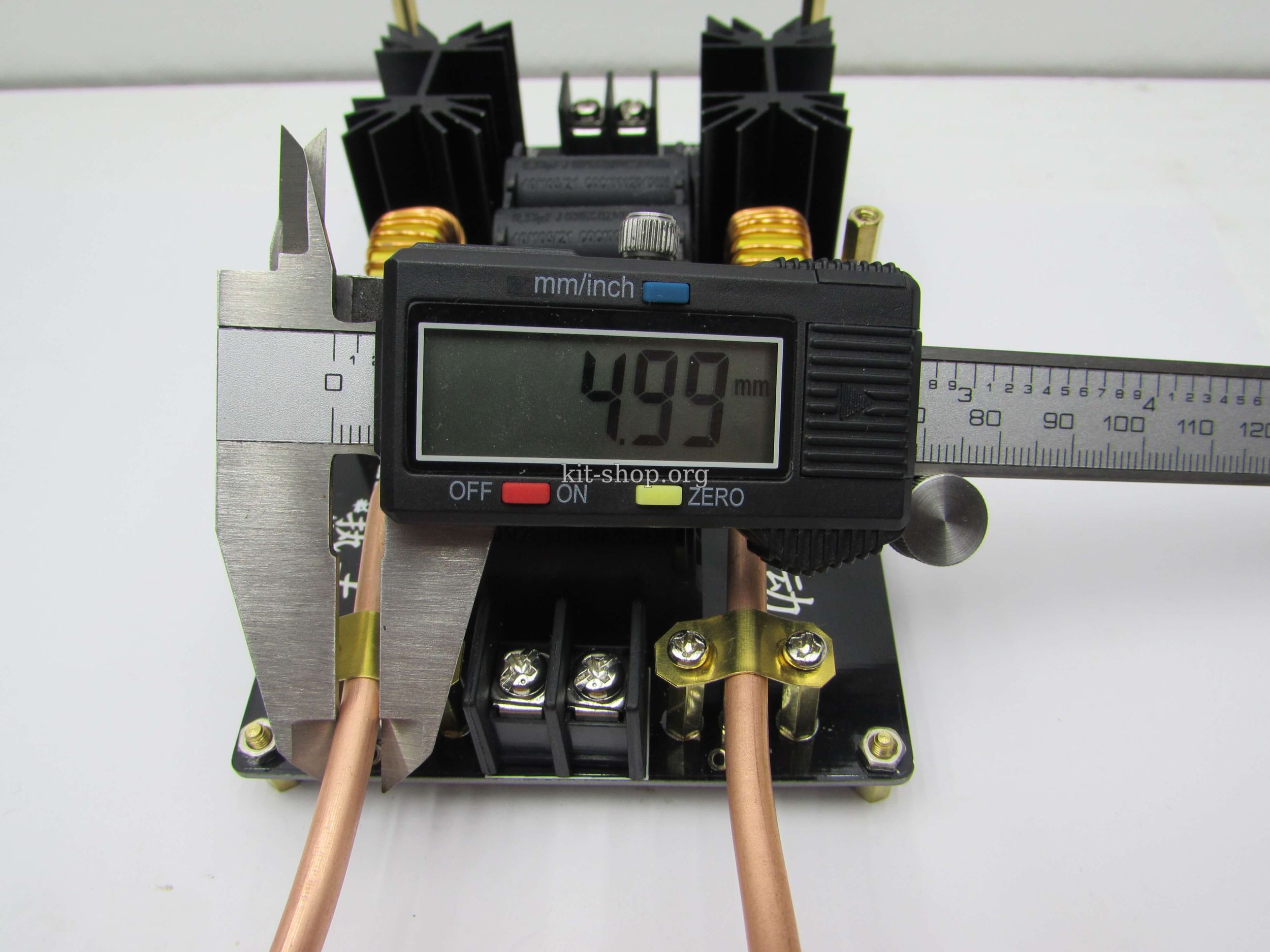

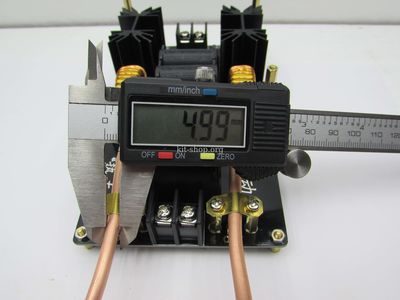

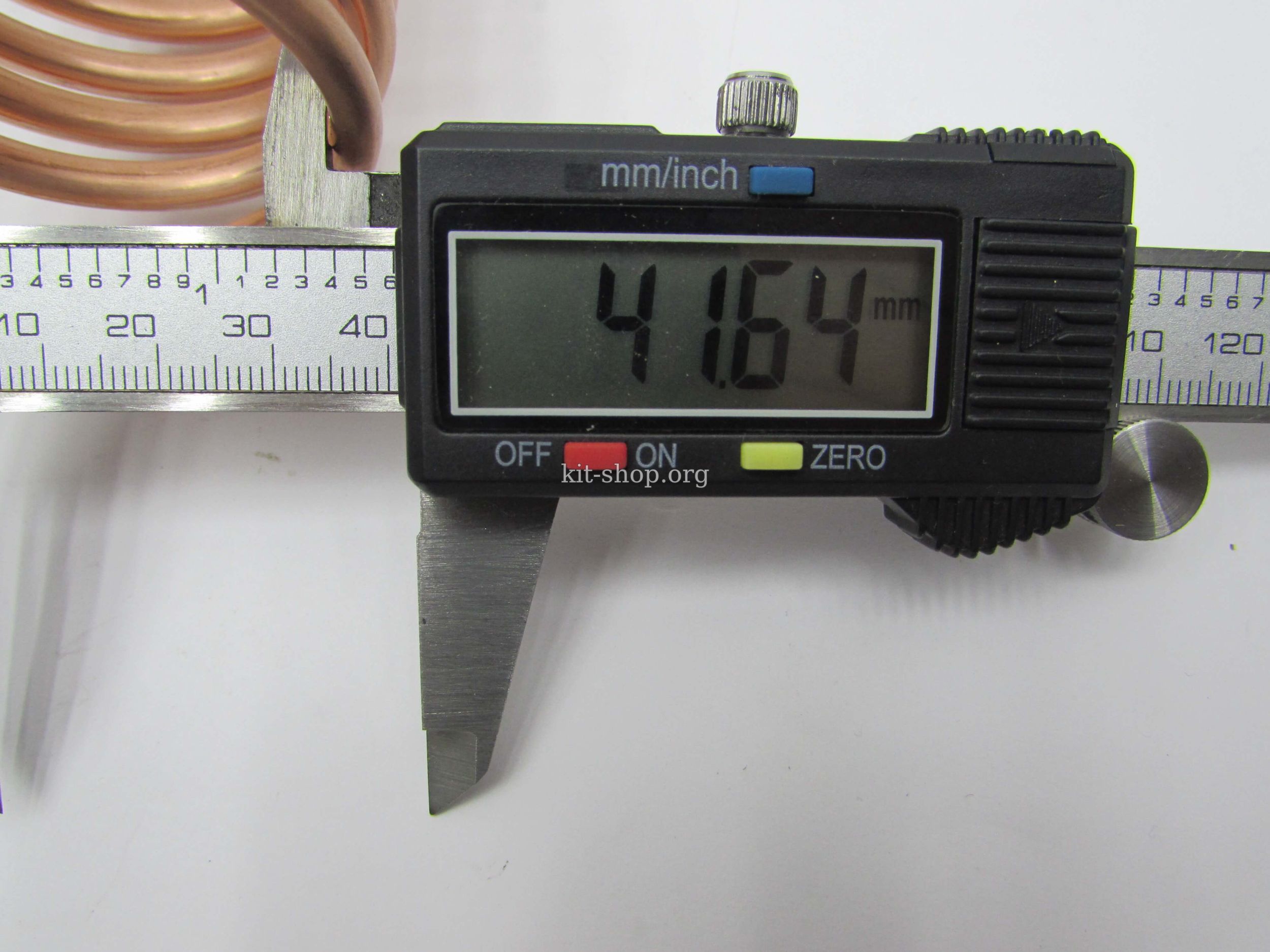

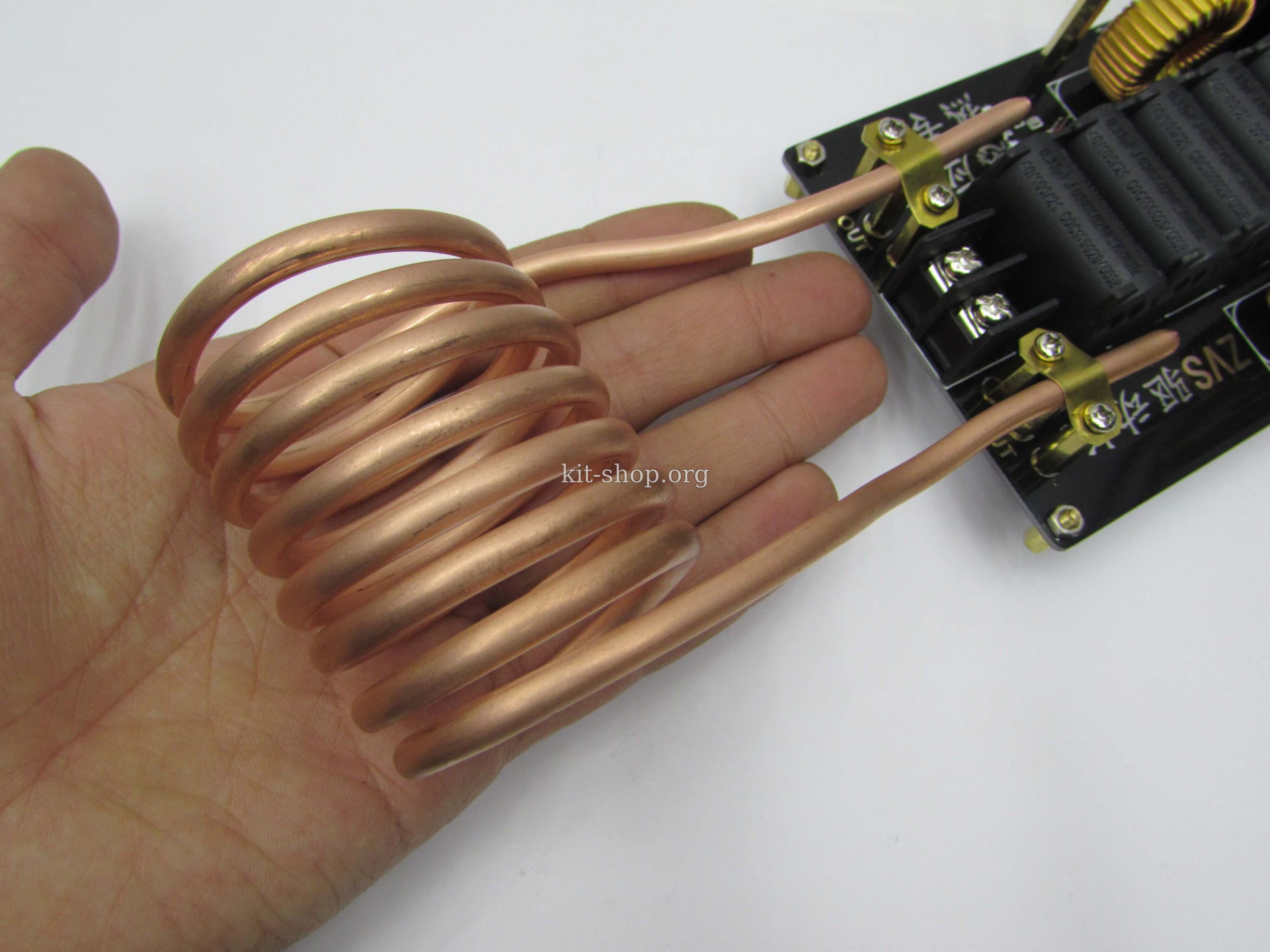

Индуктор или контур, из себя представляет медную трубу с диаметром 5мм, внутренний диаметр индуктора 42-мм, количество витков почти 8, витки можно растянуть или сжать, главное не замкнуть.

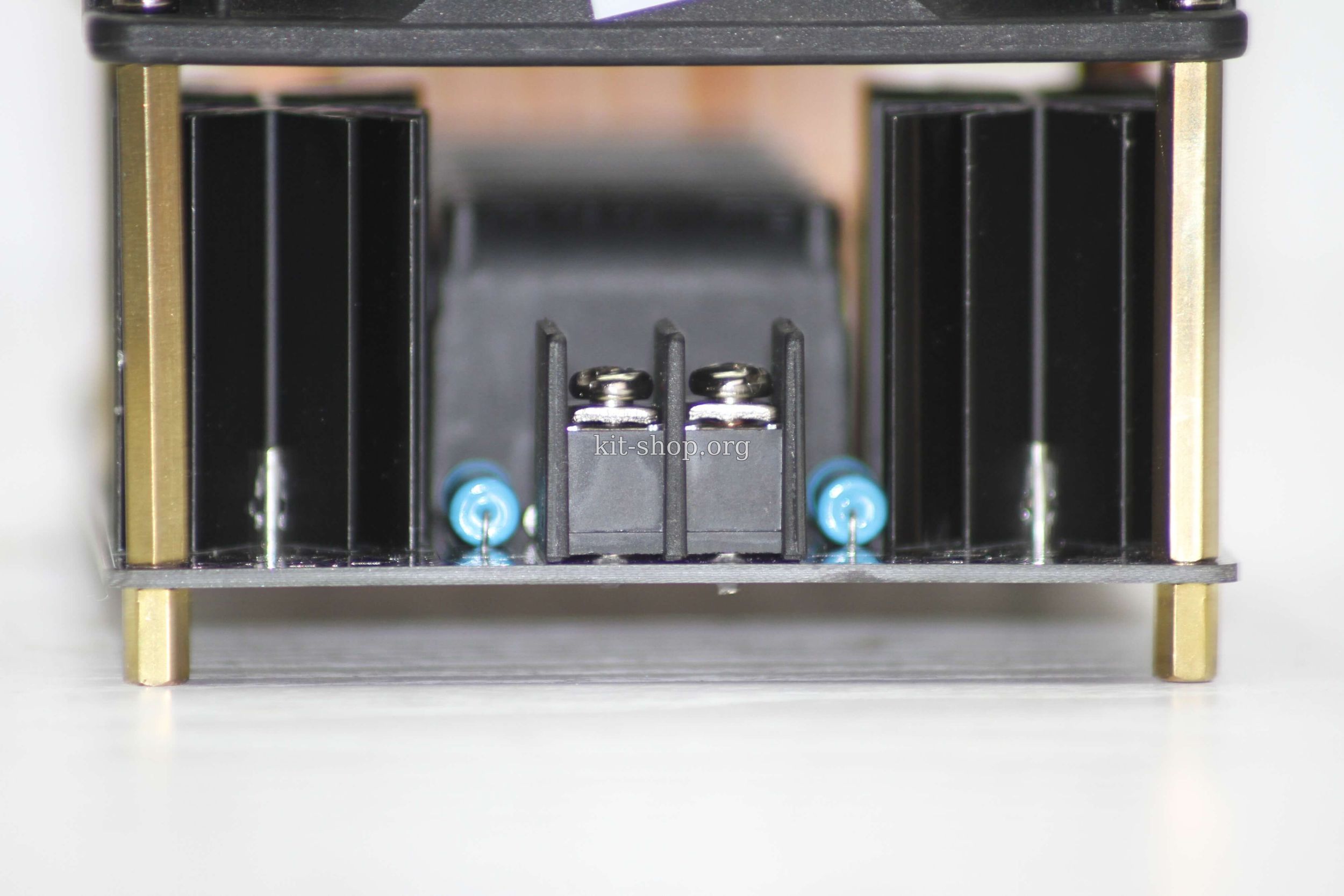

Питание подается на клеммник, который расположен в укромном местечке под кулером.

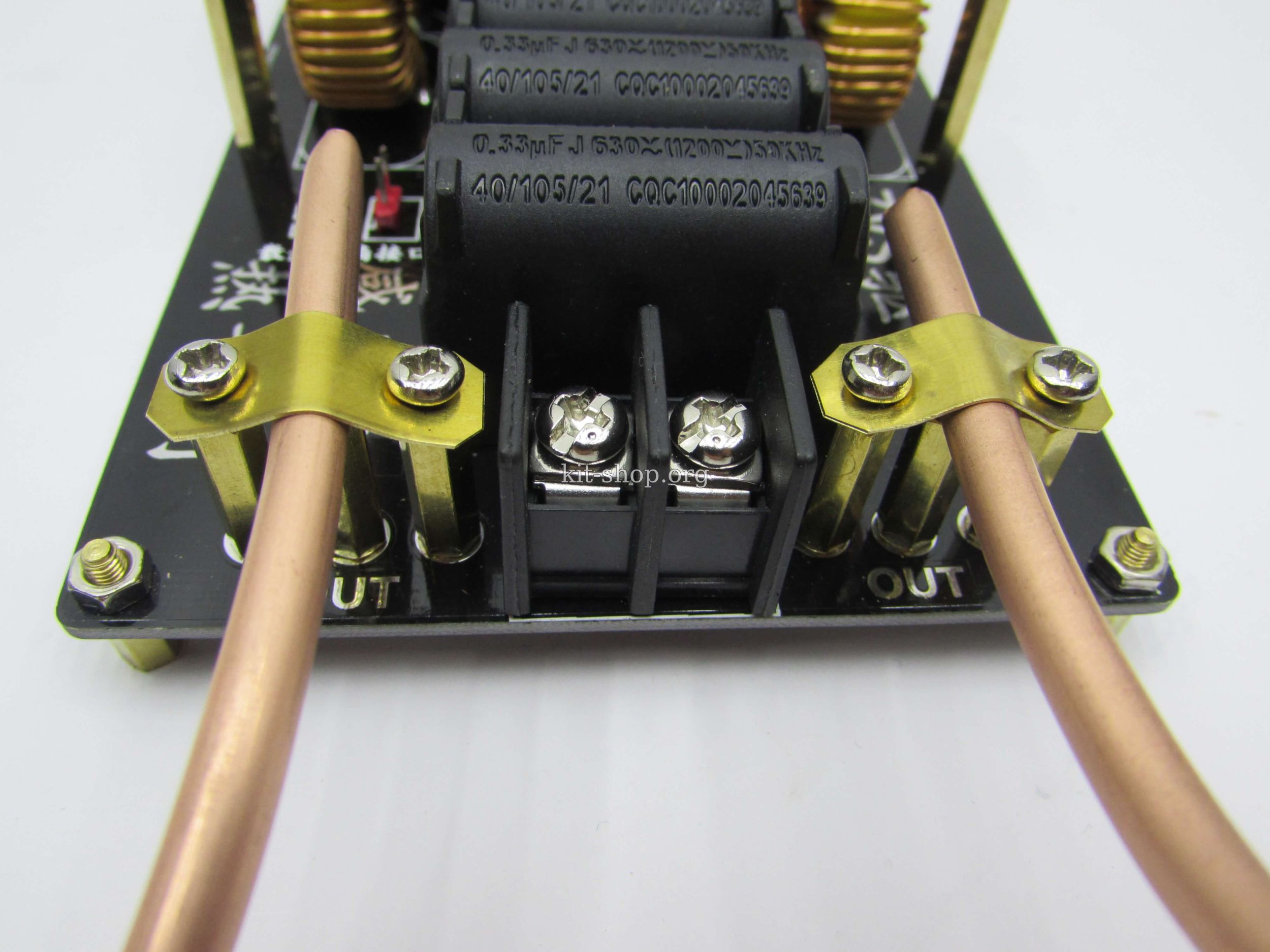

Такой же клеммник имеется и спереди, к нему можно подключать контур. Удобен такой клеммник в случае использование контуров из медного провода.




На клеммах питания полярность подписана, проблем с подключением не возникнет.




Я думаю с платой все понятно, переходим к тестам. Хочу сразу сказать, полностью нагружу индуктор в одном из следующих статьей, поскольку для максимального разгона нужно водяное охлаждение, а у меня, к сожалению, нет соответствующего водяного насоса.

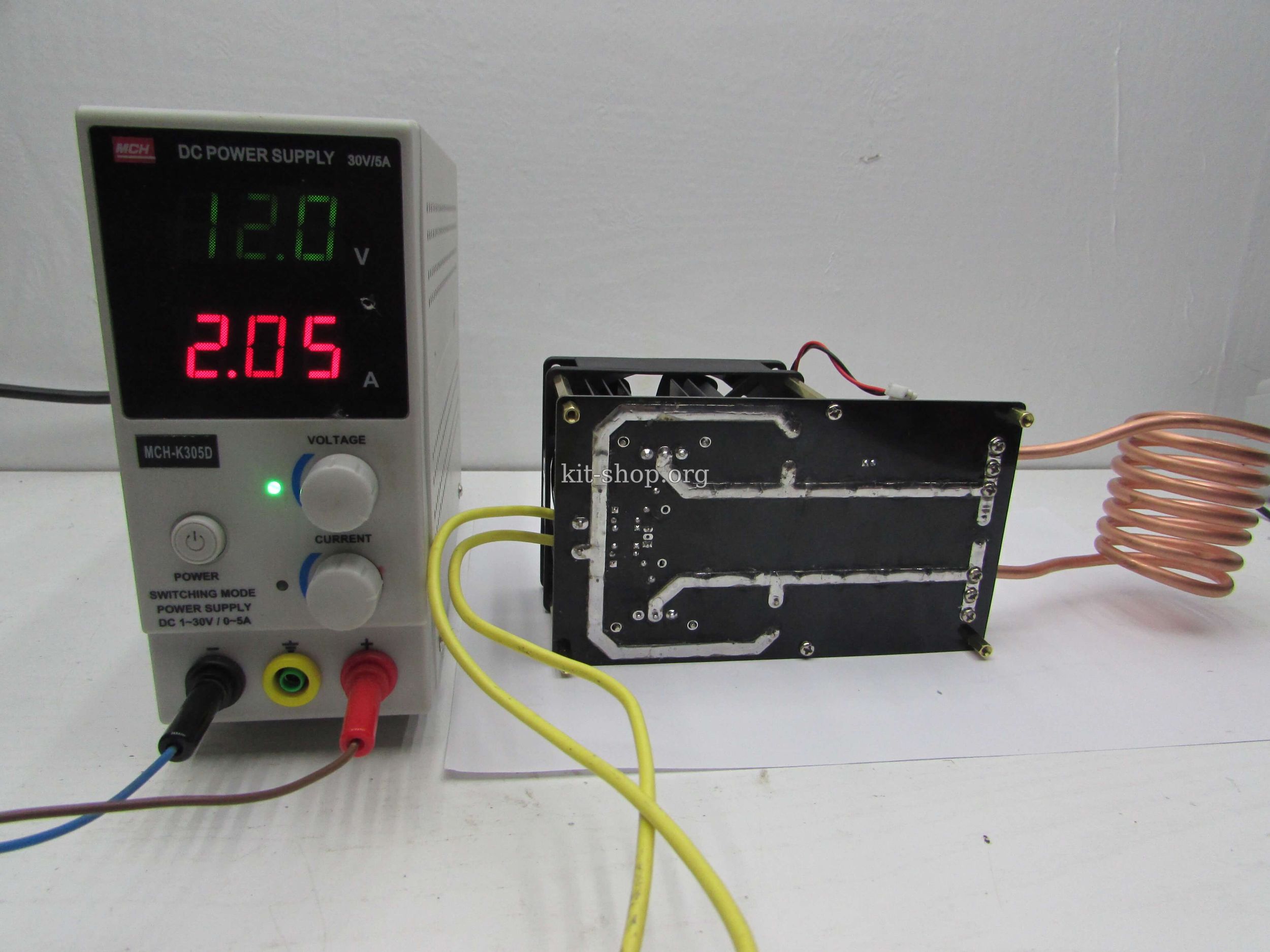

Итак, первым делом давайте проверим ток холостого хода от источника в 12 Вольт.


Как видим, схема потребляет около 2-х Ампер, скажу, что для именно этой схемы - такое потребление является нормой.

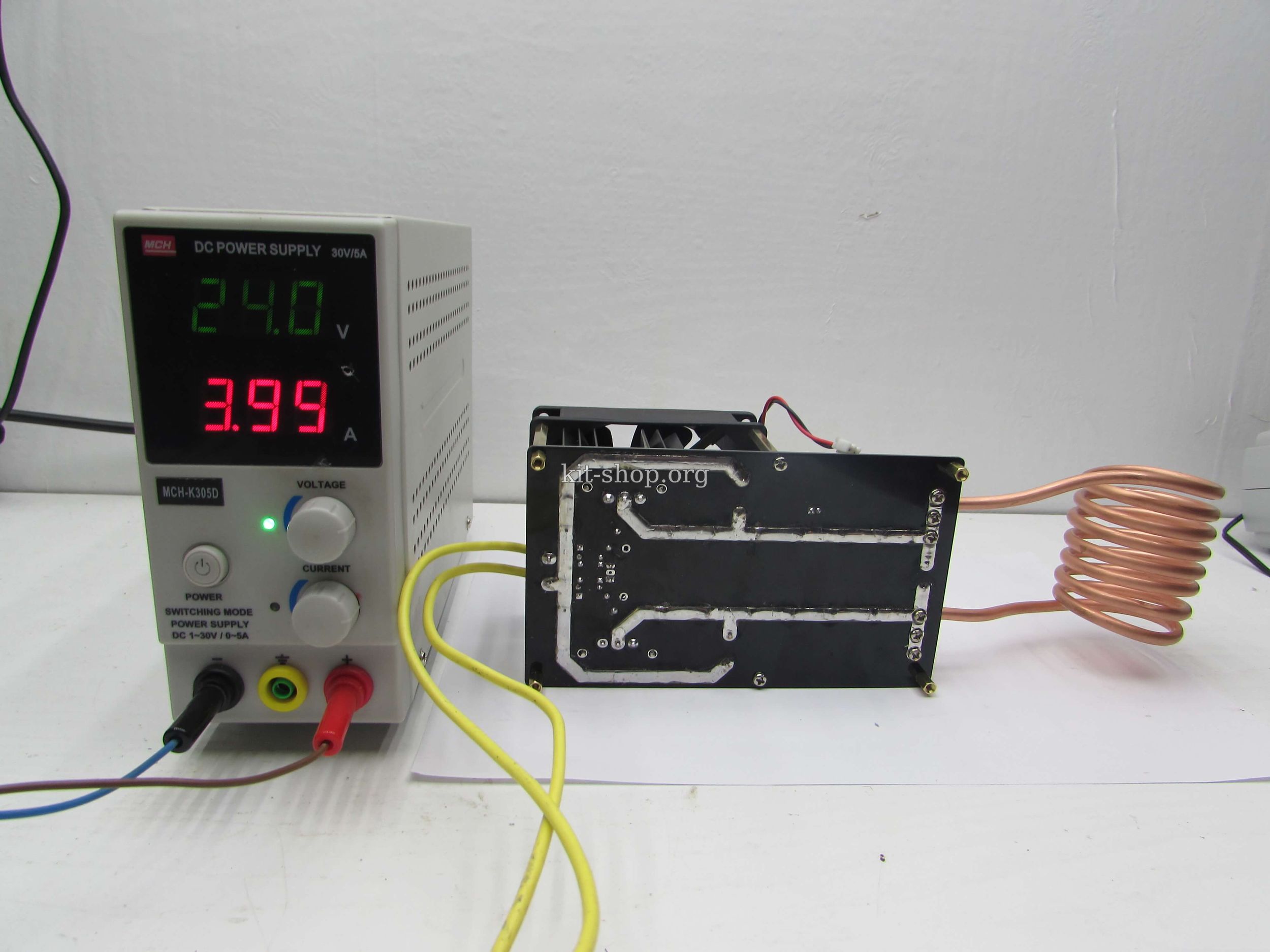

От источника в 24 Вольт потребление выросло до 4 А, что и стоило ожидать.

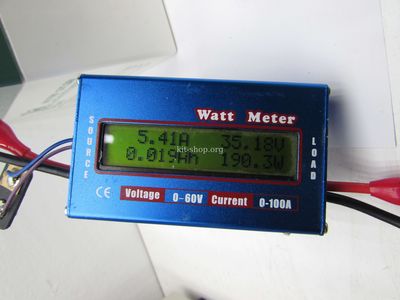

И наконец, от источника в 36 Вольт схема потребляет почти 5.5А в холостую.

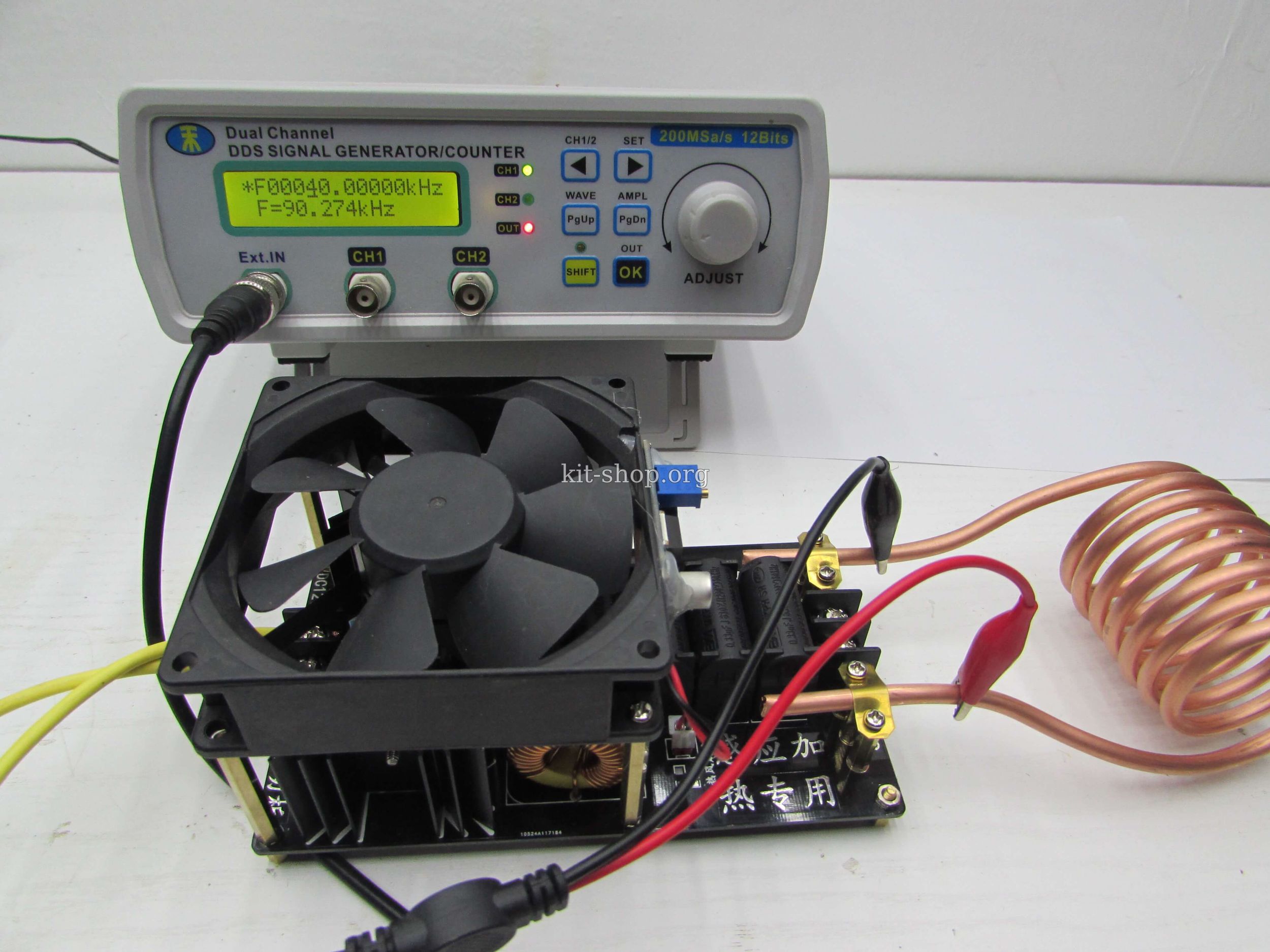

Рабочая частота составляет около 90 кГц,

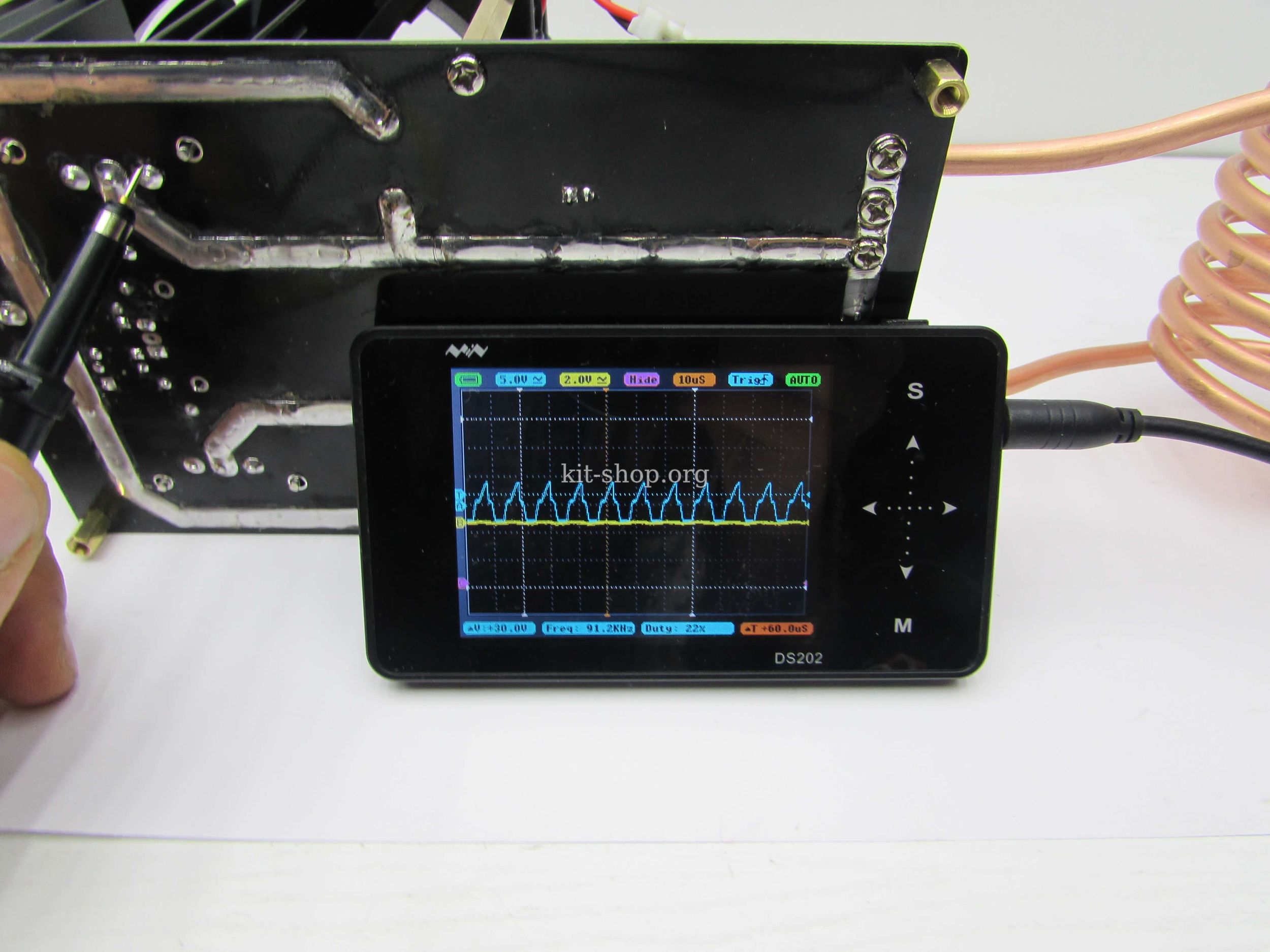

Это форма импульсов на затворе одного из ключей.

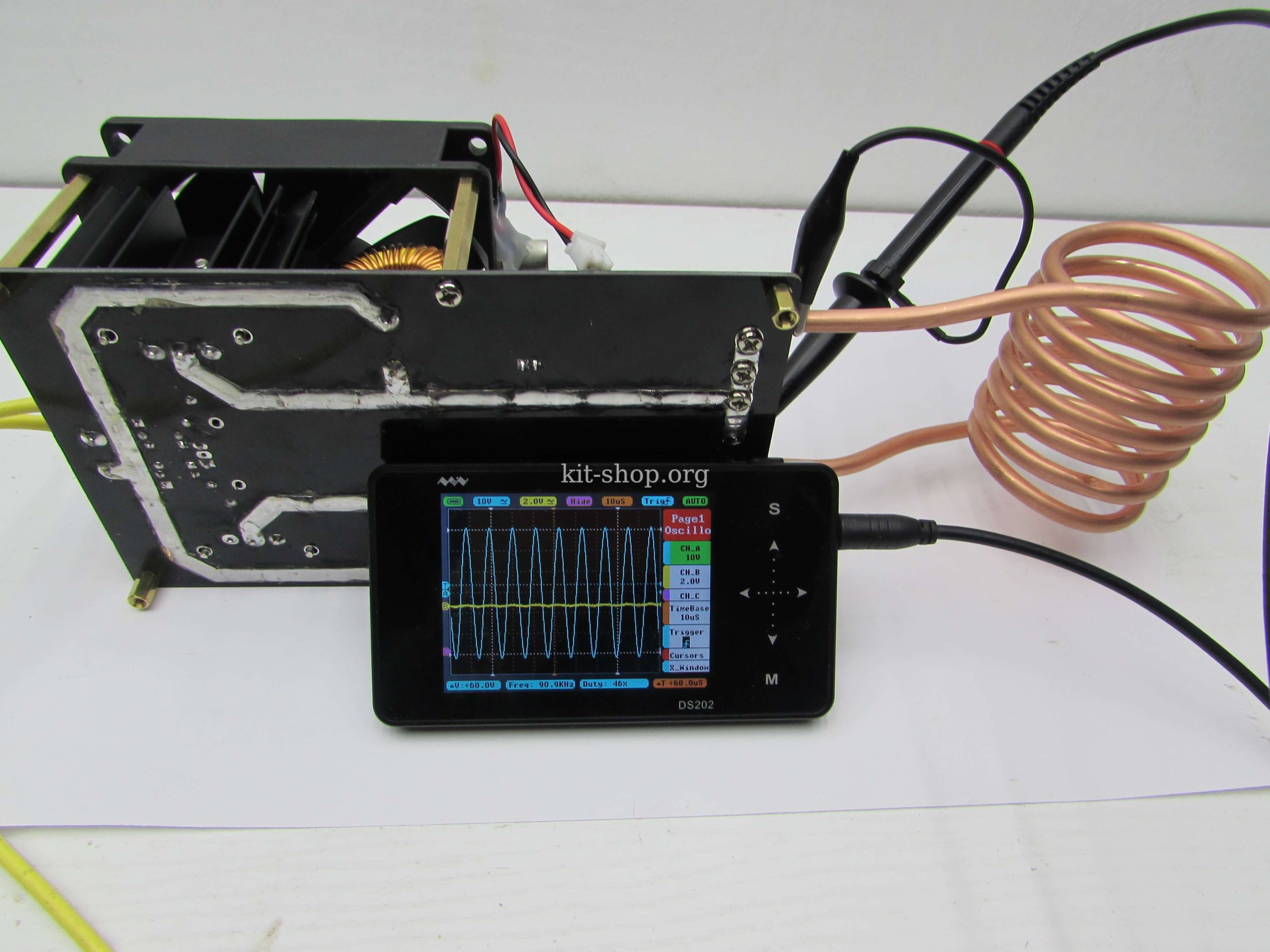

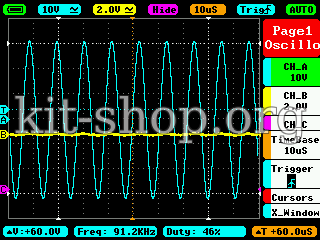

На индукторе наблюдаем чистую синусоиду, обратите внимание на размах амплитуды, многократно превышает напряжение питания.

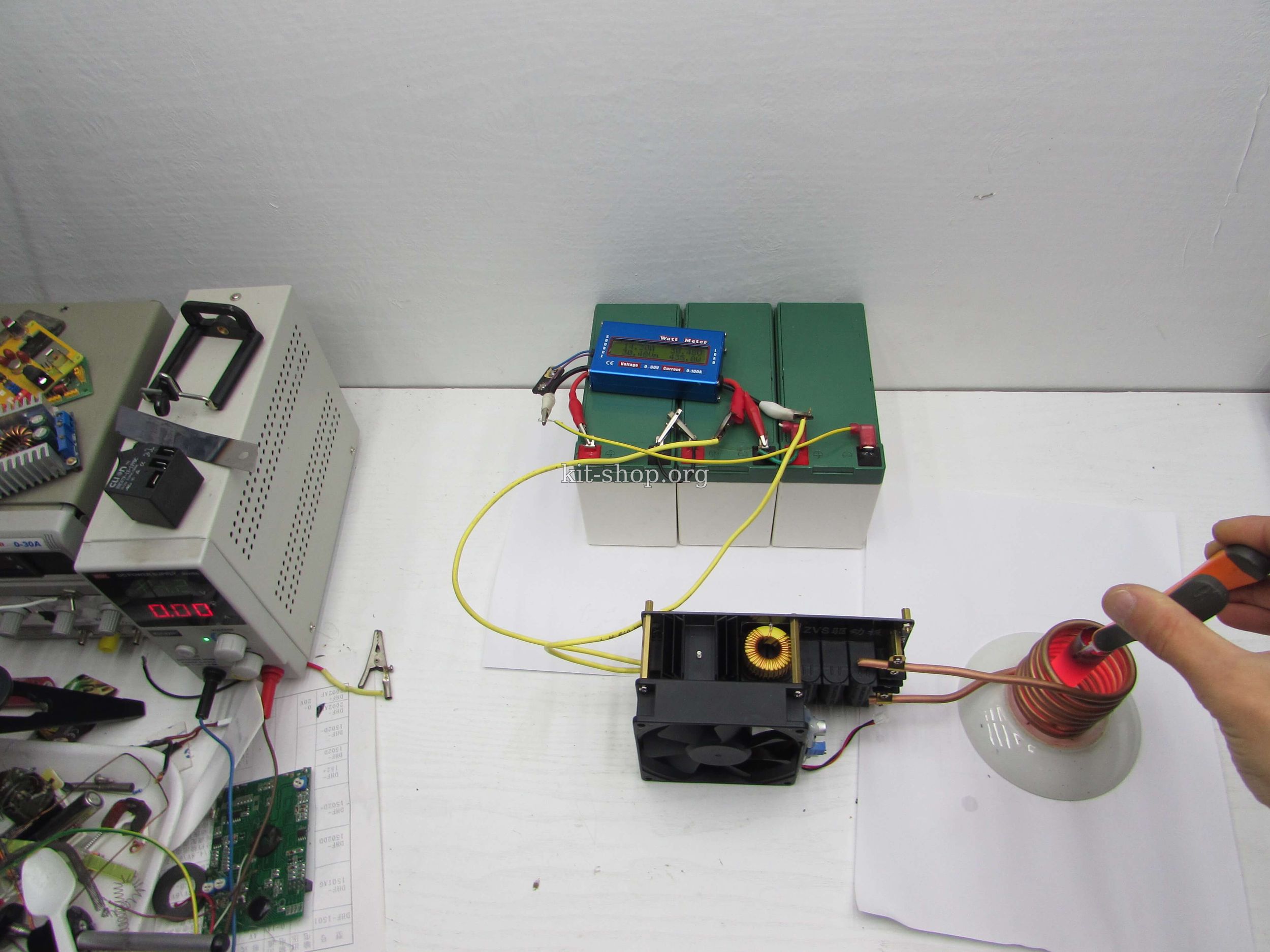

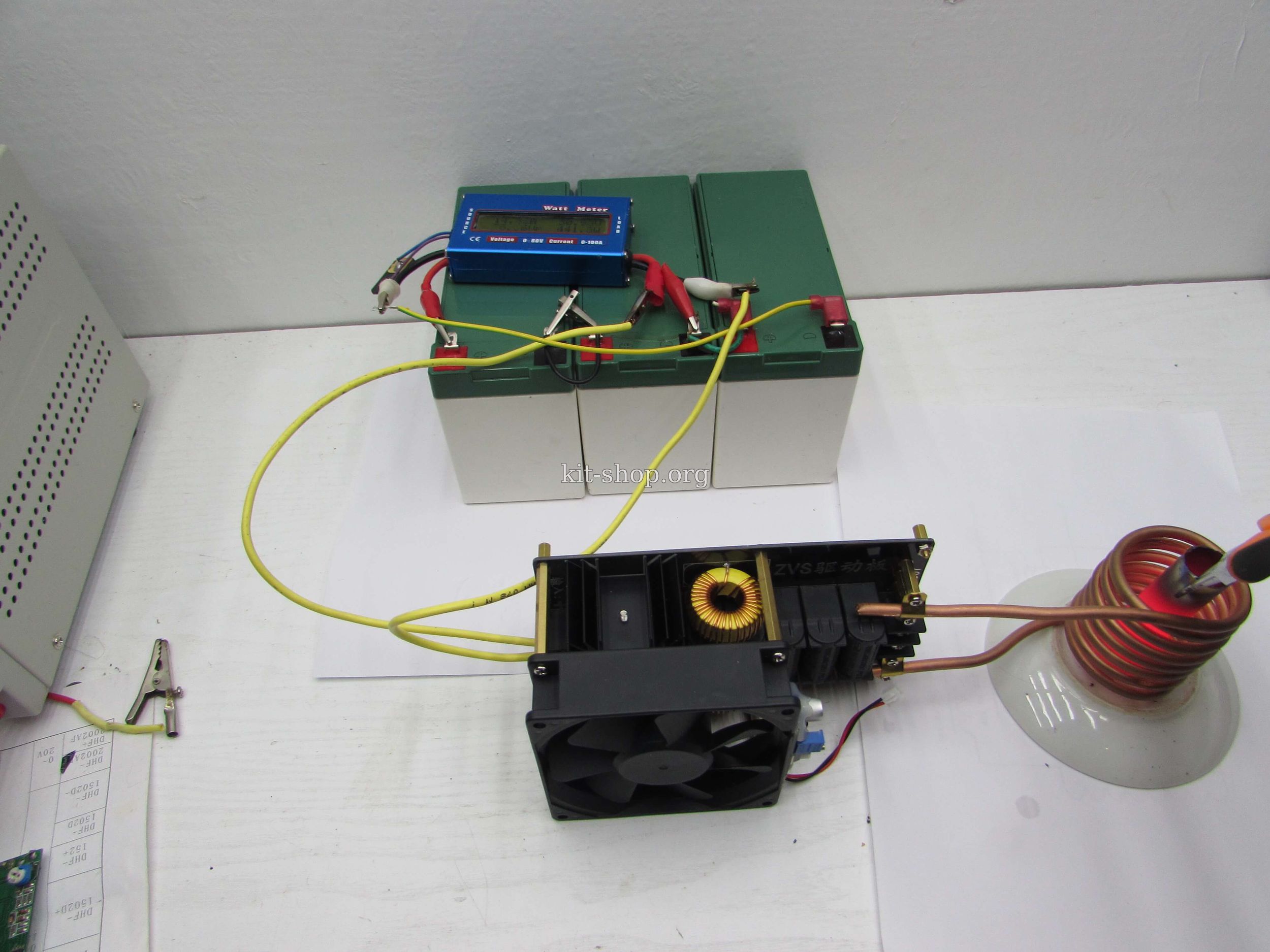

Для тестов были куплены 3 полностью новых аккумулятора на 12 Вольт от бесперебойника, подключил последовательно для получения 36 Вольт.

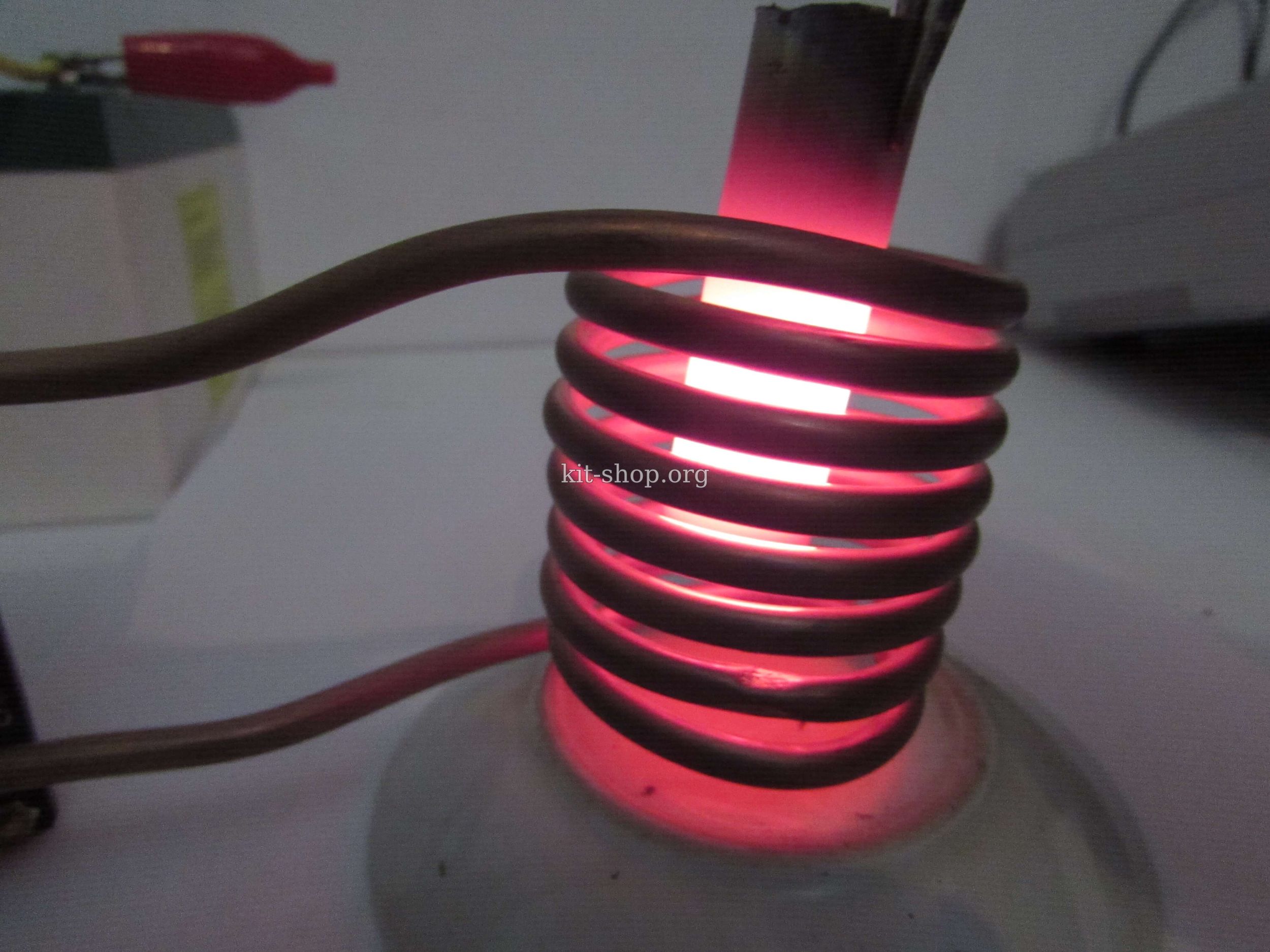

За пару секунд можно нагреть тонкую жесть на подобии лезвий от канцелярских ножиков и т.п.

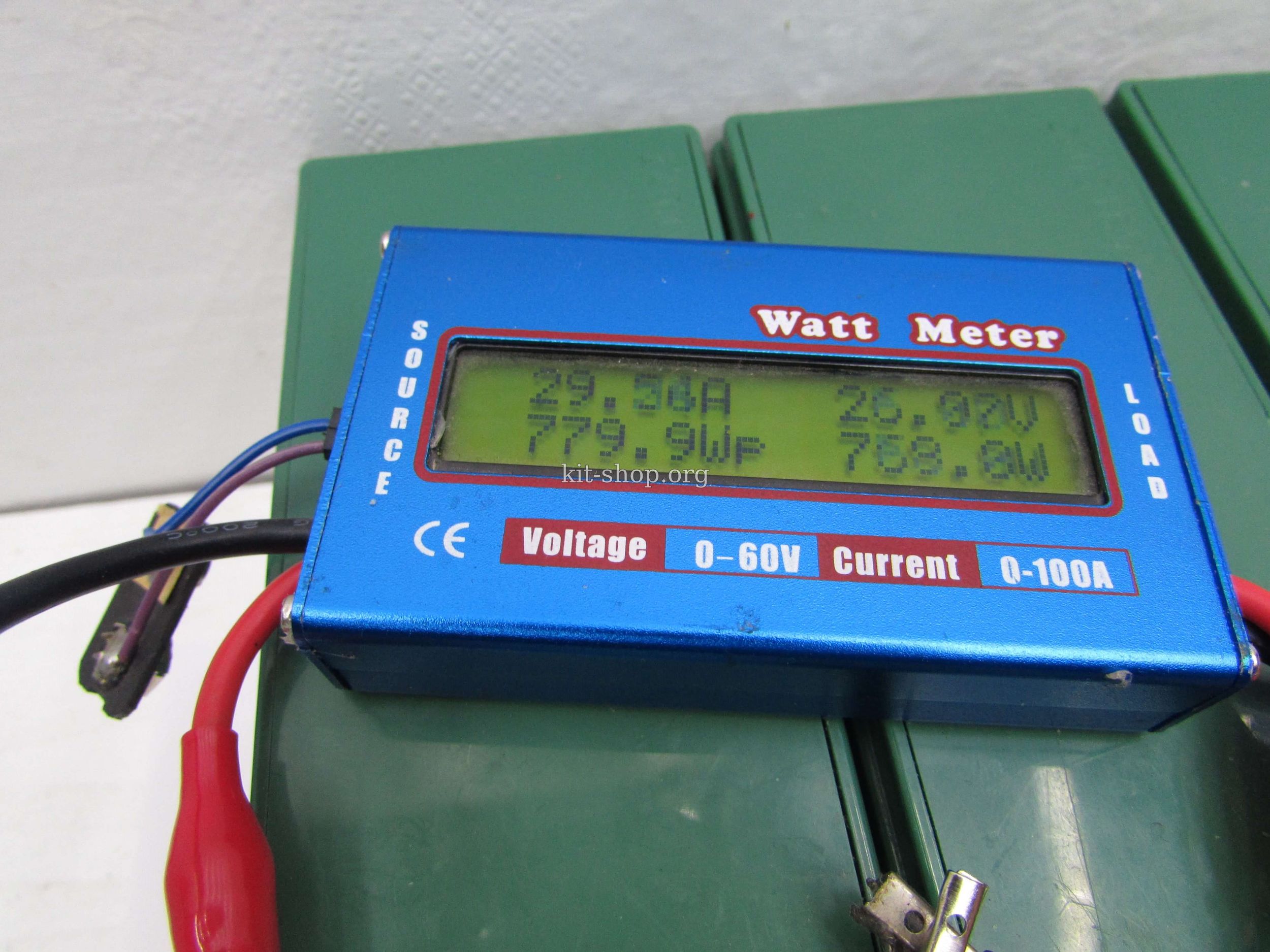

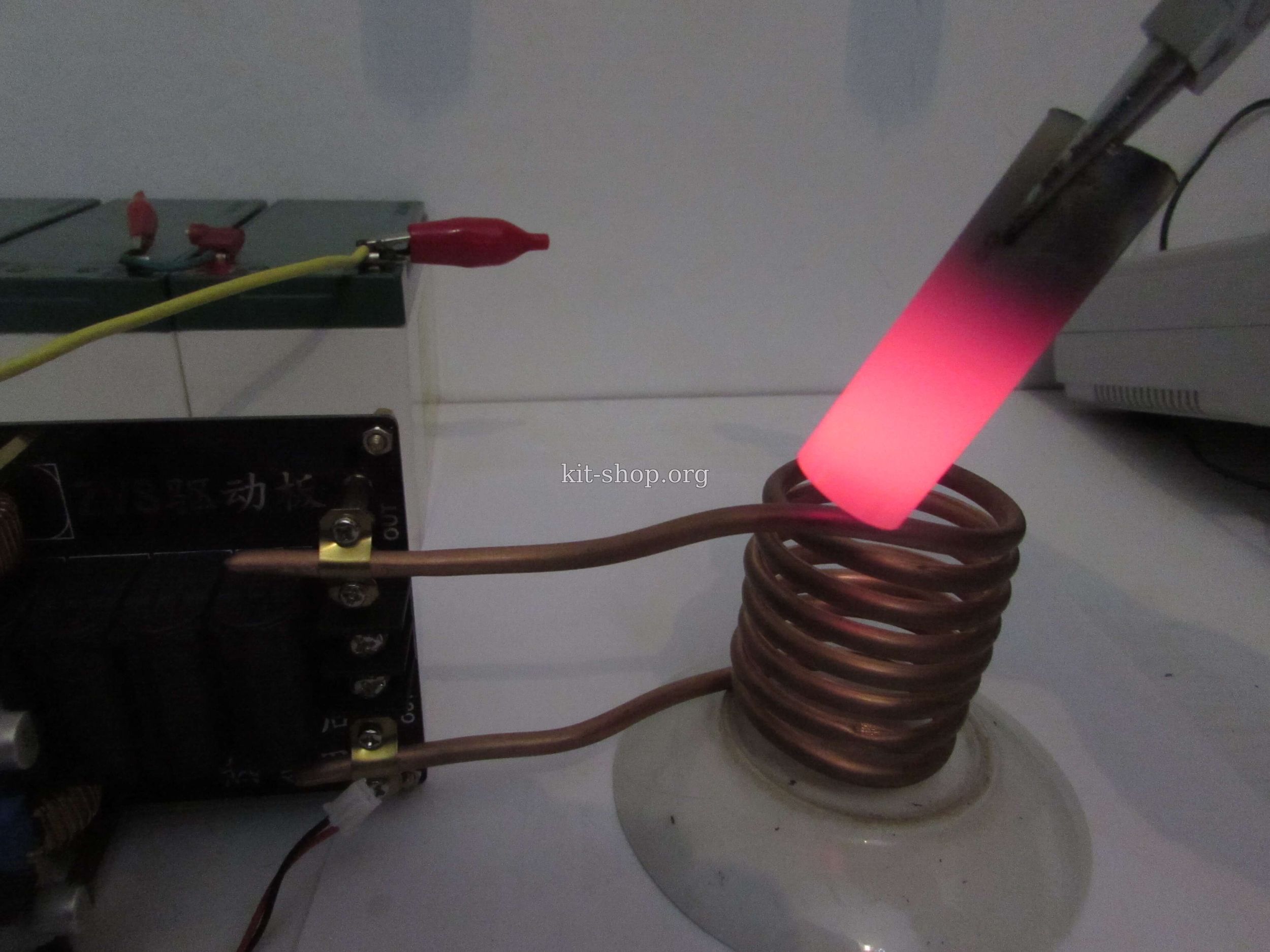

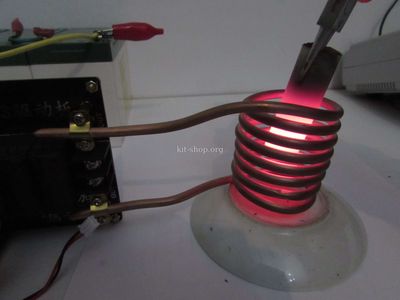

Сейчас вы видите потребление схемы в случае нагрева жестяной гильзы от аккумулятора 18650, напряжение аккумуляторов просело до 26 Вольт.




Без вентилятора нагревается все - ключи, дросселя, конденсаторы и затворные резисторы, контур нагревается особо критично даже без нагрузки, поэтому он в виде трубы и если собираетесь использовать нагреватель для каких-то целей обязательно впустите водяное охлаждение, иначе контур раскалиться буквально до красна. Также очень рекомендую усилить силовые шины на плате, китайцы их залудили, но греются ужасно.

У читателей может возникнуть вполне нормальный вопрос - будет ли такой индукционник нагревать иные металлы помимо железа, скажу, что греет, но так слабо, что почти незаметно. Пробовал алюминий, латунь, медь, олово, нагрев еле чувствуется, но не смотря на это таким индуктором расплавить некоторые металлы получится, если тигель установить в железную трубу, а лучше трубу в тигель, железо нагреется и тепло передастся металлу, который подлежит плавлению.

В любом случае нужно помнить, что схема любительская и для серьезных целей не годиться из-за отсутствия схемы ШИМ управления, контроля тока, температуры, защит и прочих узлов которые содержат в дорогие, профессиональные нагреватели, но профессиональны модели могут стоить в несколько сотен тысяч рублей, а наша платка стоит всего каких-то 36 вечнозеленых долларов.






В случае эксплуатации советую поставить предохранитель по питанию Ампер на 40, чтобы не спалить ключи в случае чего, а это легко сделать, если случайно замкнуть витки контура при больших питающих напряжениях, либо перепутать полярность питания.
На сегодня все, подписывайтесь на нашу группу, чтобы не пропускать обновления.
