Этот обзор посвящен мощному ШИМ регулятору мощности со стоимостью чуть больше 10$
Это специализированный регулятор оборотов мощных электродвигателей постоянного тока, может управлять двигателями с мощностью до 3-х кВт.
Может быть задействован в электрокарах, мопедах и велосипедах.

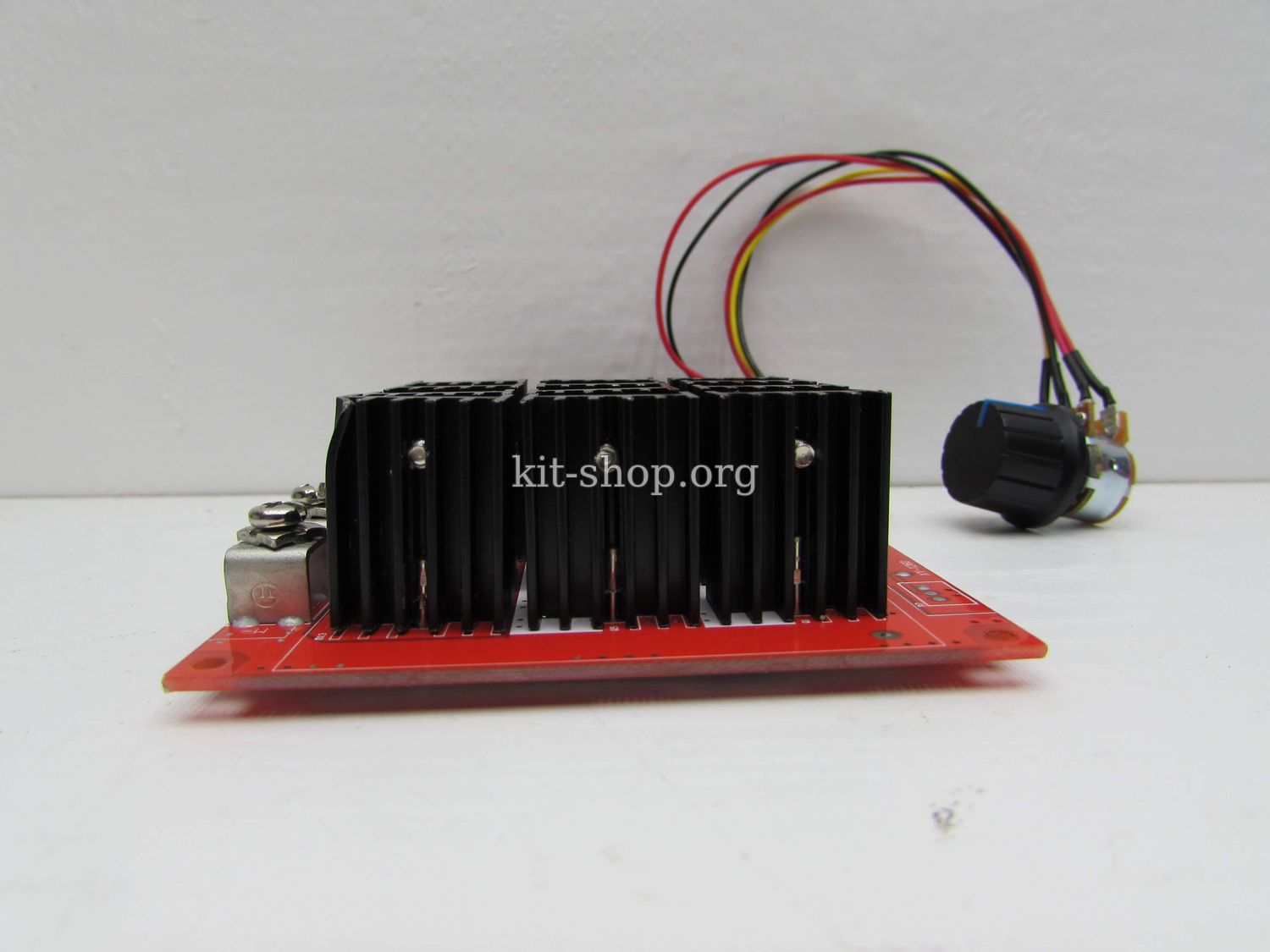

![](http://www.kit-shop.org/_pu/0/s77220606.jpg)
![](http://www.kit-shop.org/_pu/0/s32091980.jpg)
Отлично подходит для регулировки мощности пассивных потребителей постоянного тока, например обогреватели мощные лампы и многое другое, в общем отличная штука, если ищете способ управления моторами и мощными низковольтными нагрузками постоянного тока.
![](http://www.kit-shop.org/_pu/0/s23148365.jpg)

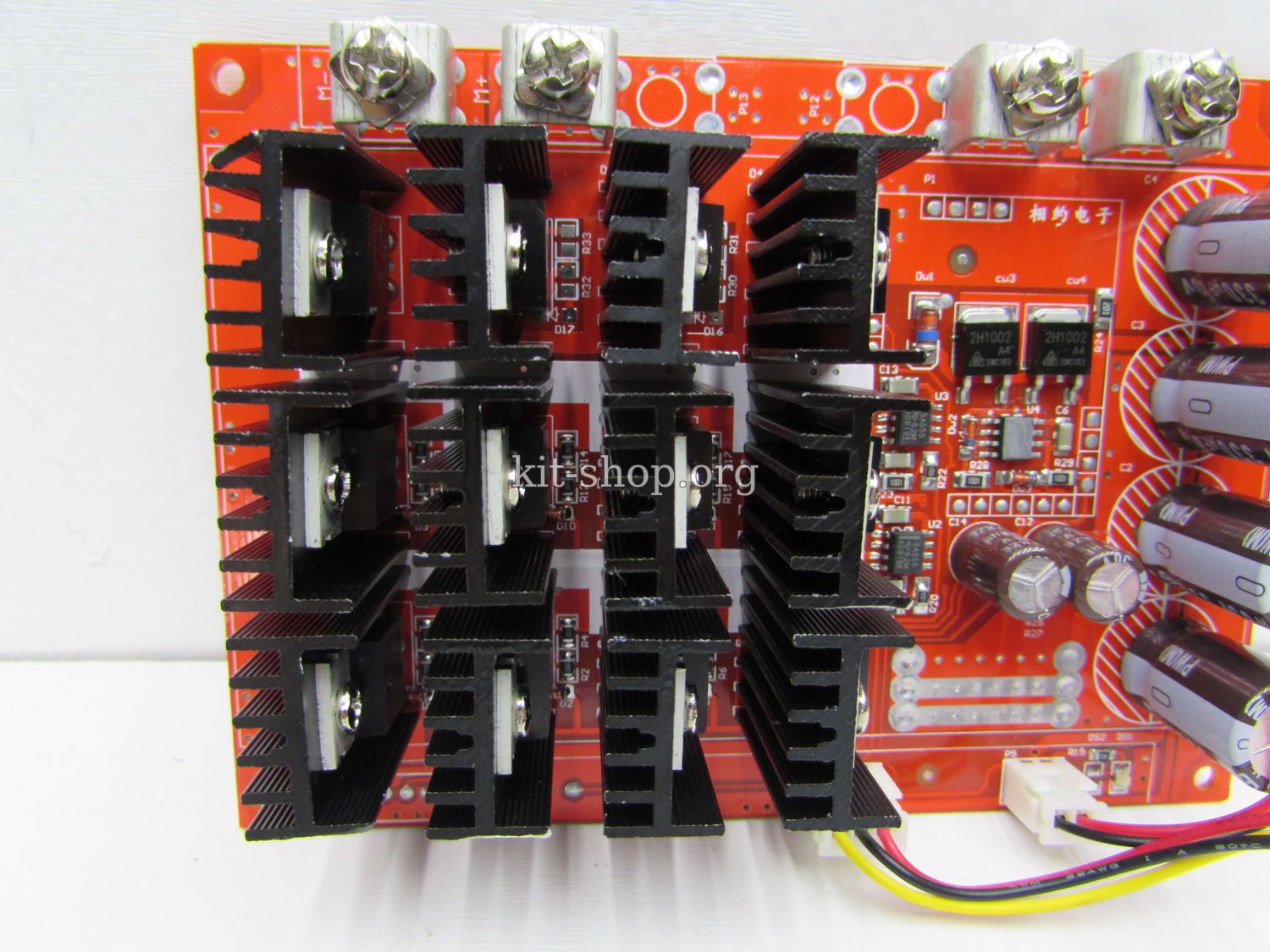

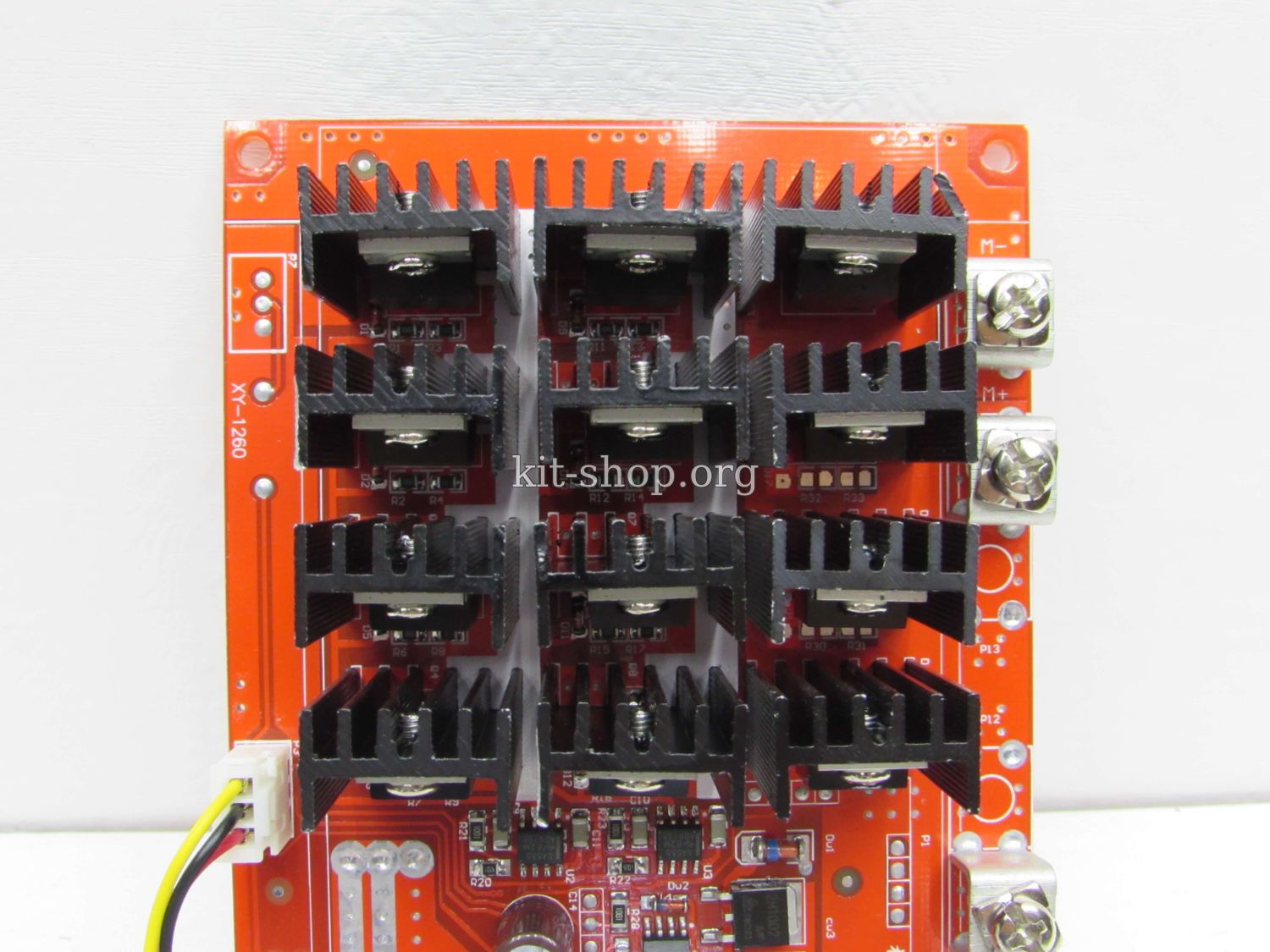

Плата состоит из генератора, двух драйверов, 8-и полевых N - канальных ключей и 4-х диодных сборок, все силовые компоненты установлены на маленькие теплоотводы.
![](http://www.kit-shop.org/_pu/0/s23263618.jpg)

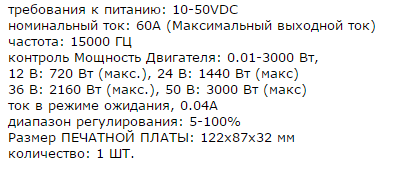

А это основные параметры платы.
![](http://www.kit-shop.org/_pu/0/s25182775.jpg)
На счет схематики - в принципе срисовать можно, но пока нет времени.
Маркировка основного генератора затерта, думаю понятно для каких целей, это маркетинговая тактика и если генератор у вас сгорит вы будете вынуждены купить новую плату.
![](http://www.kit-shop.org/_pu/0/s97197236.jpg)

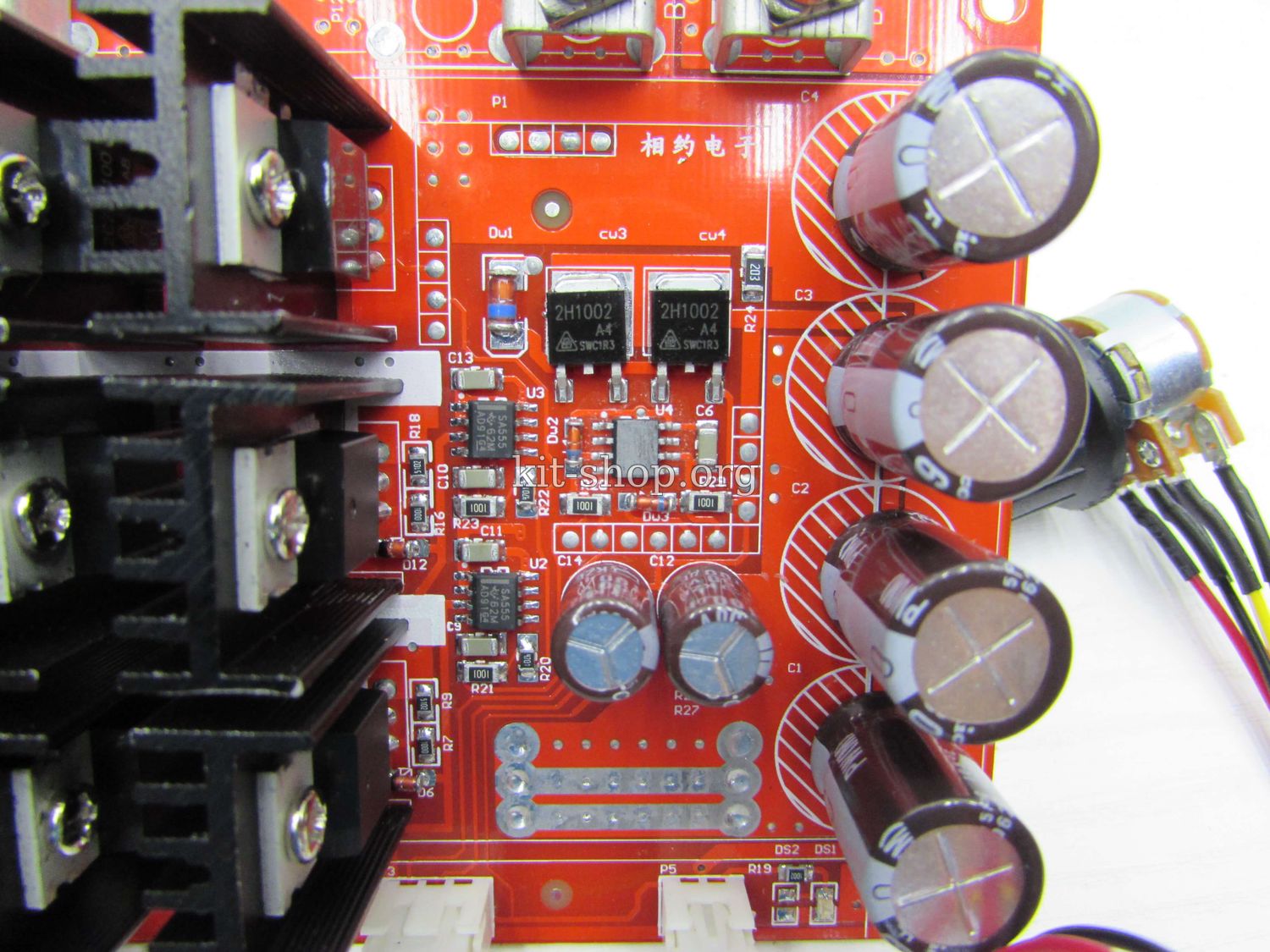

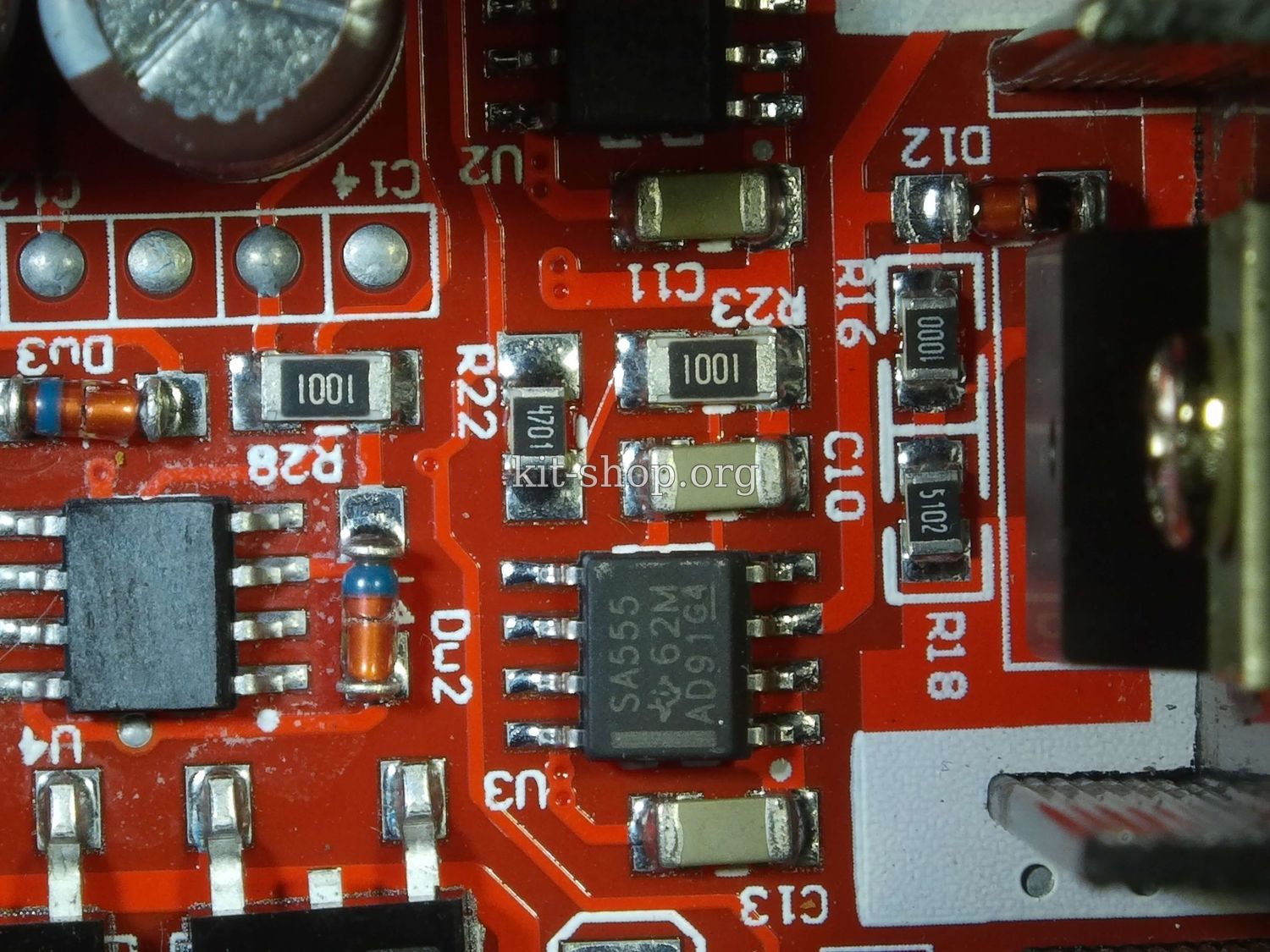

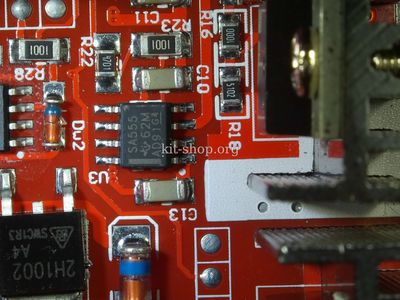

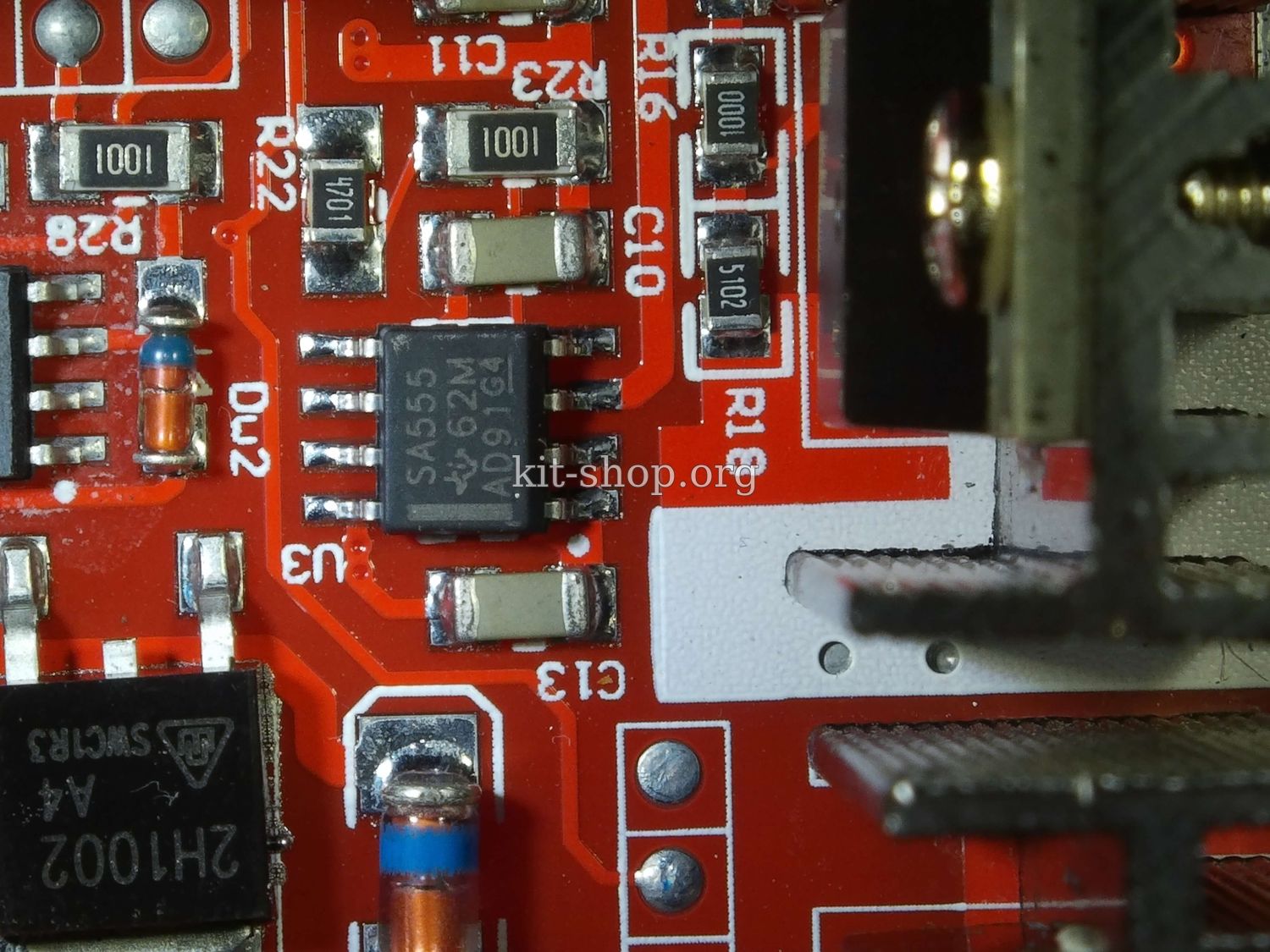

Под микроскопом весьма интересная картина, помимо микросхемы генератора мы видим две микросхемы драйвера и пара ключей для стабилизации напряжения схемы управления. Но самое интересное в драйверах - видим маркировку 555, да этот тот самый таймер 555. Работает система так - сигнал с генератора поступает на входы обеих микросхемы 555, каждая микросхема управляет 4-я полевыми ключами. Сначала не поверил глазам, что управляющим звеном является 555 таймер, но и по схематике и по напряжениям на выводах и по маркировке - это самые обычные микросхемы 555.
![](http://www.kit-shop.org/_pu/0/s76842893.jpg)

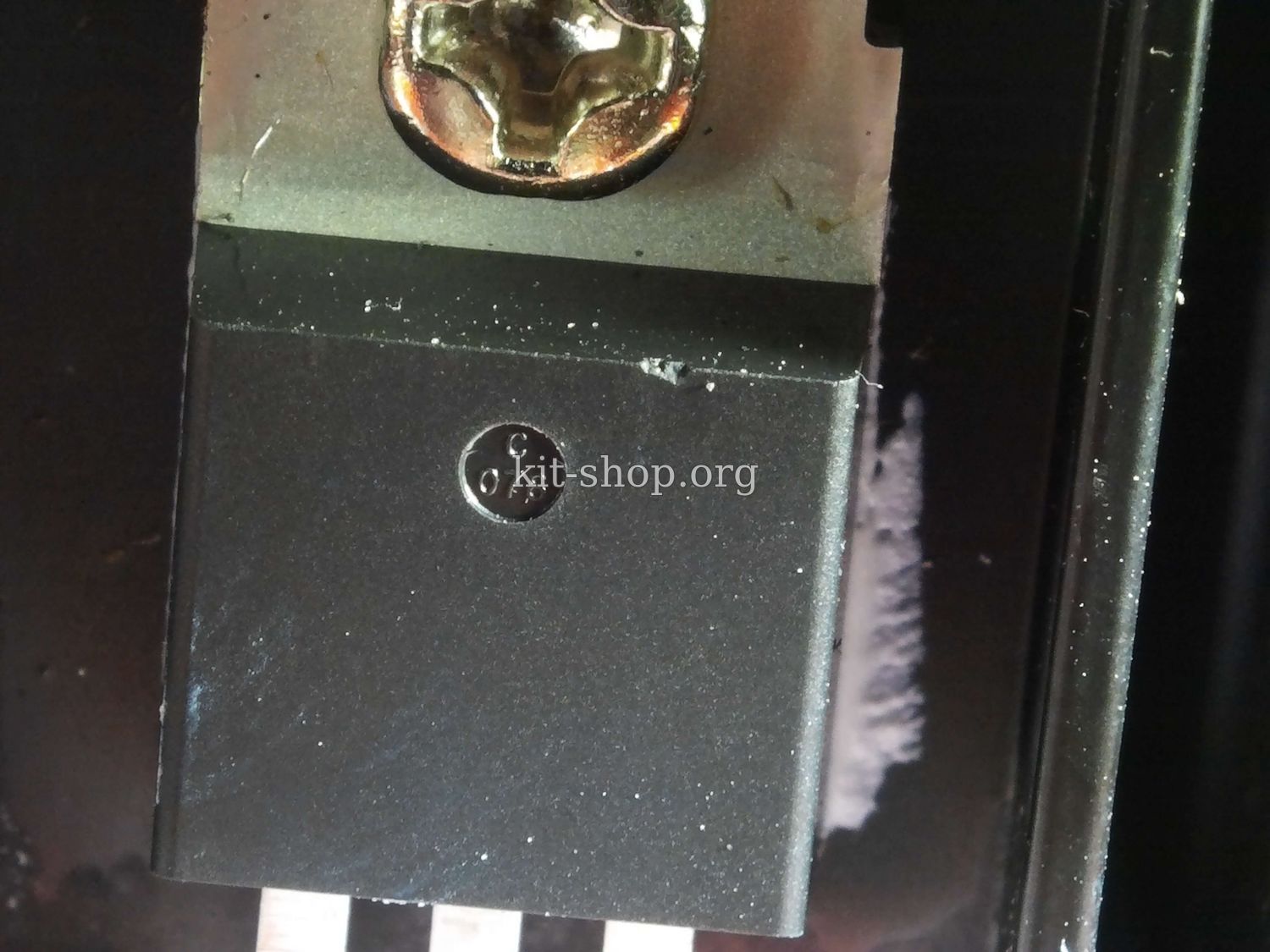

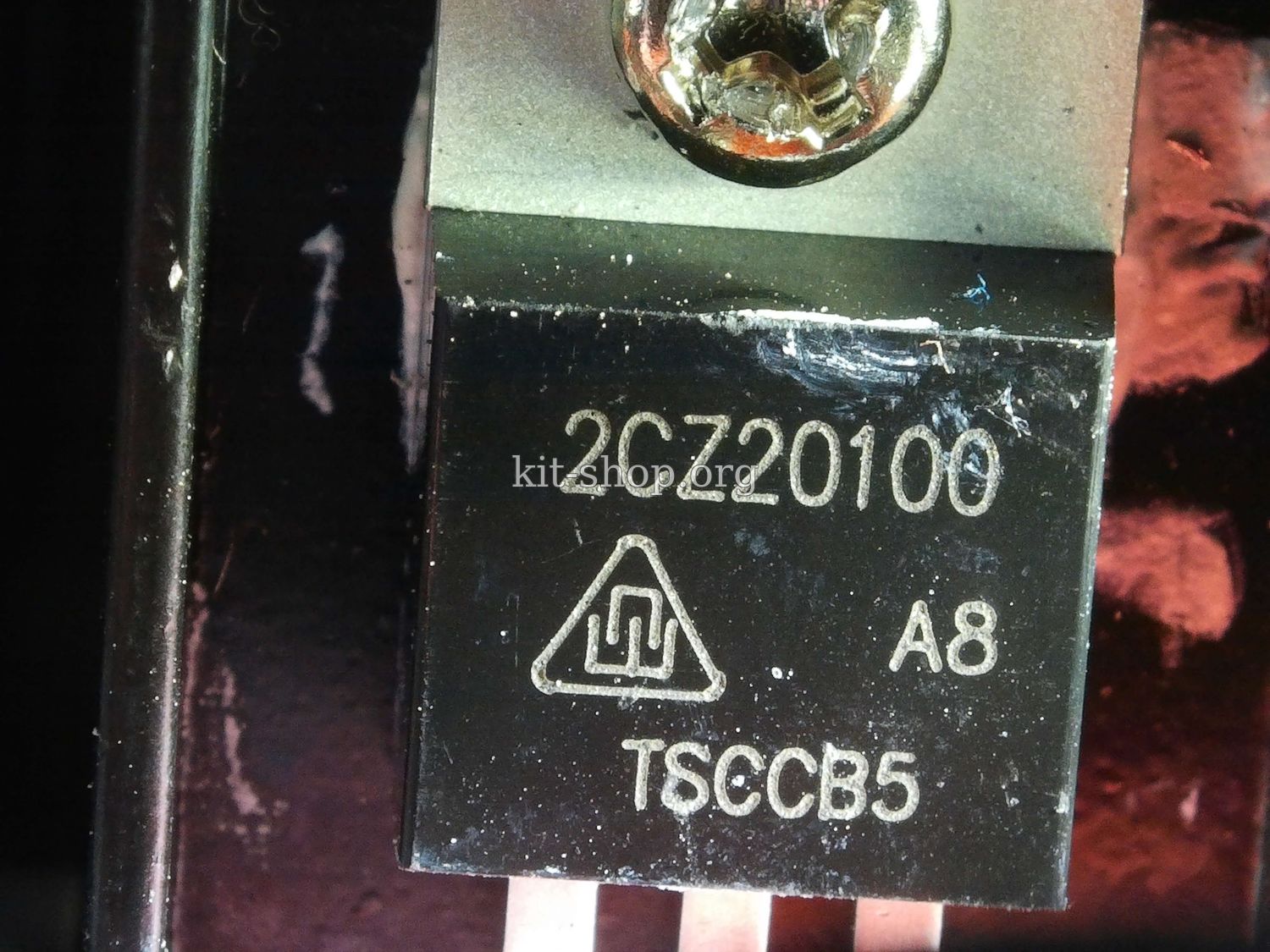

Маркировка полевых ключей затерта, диоды на 100В 20А, обычные диодные сборки, они для гашения паразитной самоиндукции с двигателя.
![](http://www.kit-shop.org/_pu/0/s87807962.jpg)

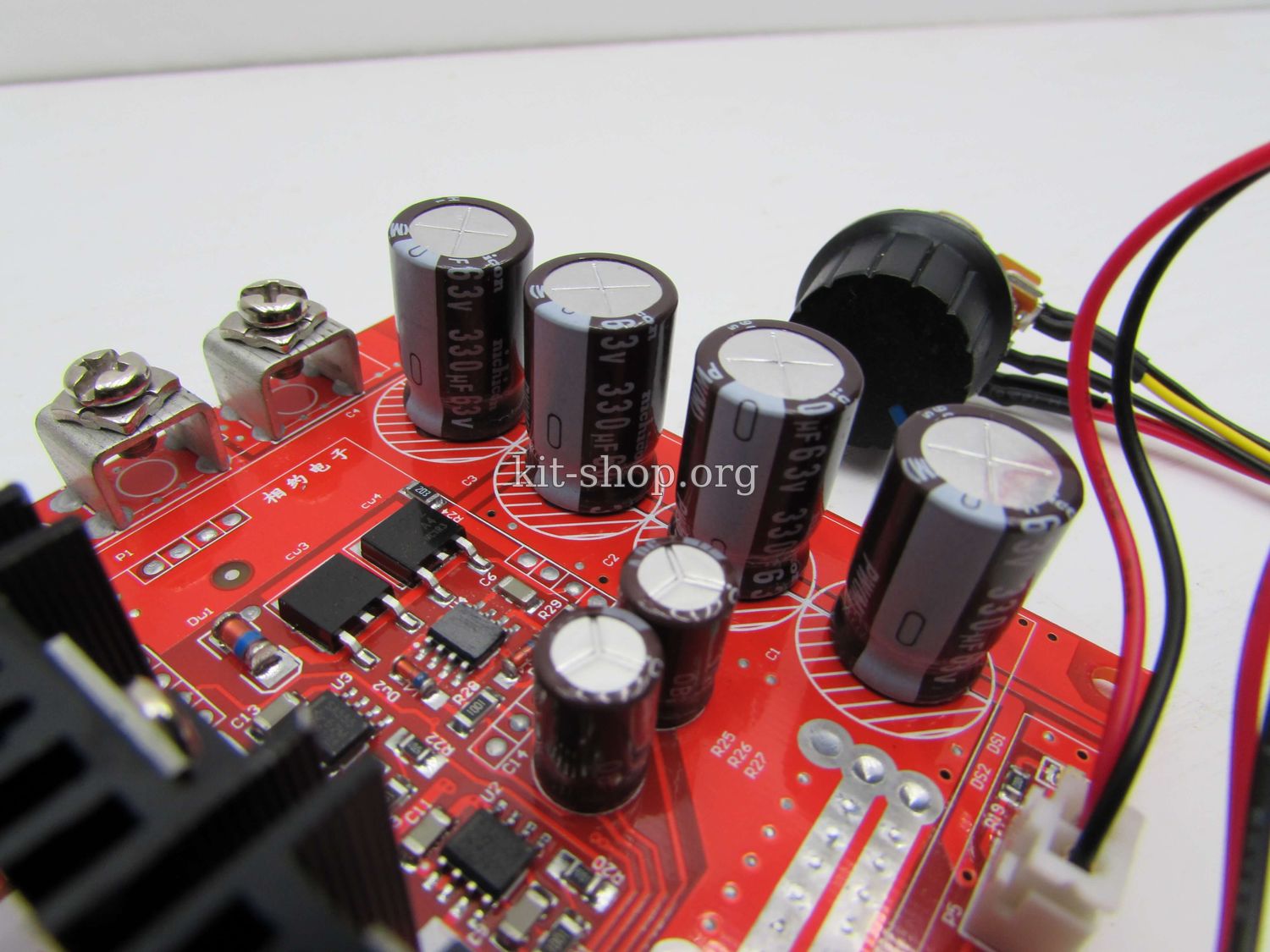

По входу видим 4 параллельных электролита 63 Вольт 330мкФ каждый.
![](http://www.kit-shop.org/_pu/0/s28214253.jpg)

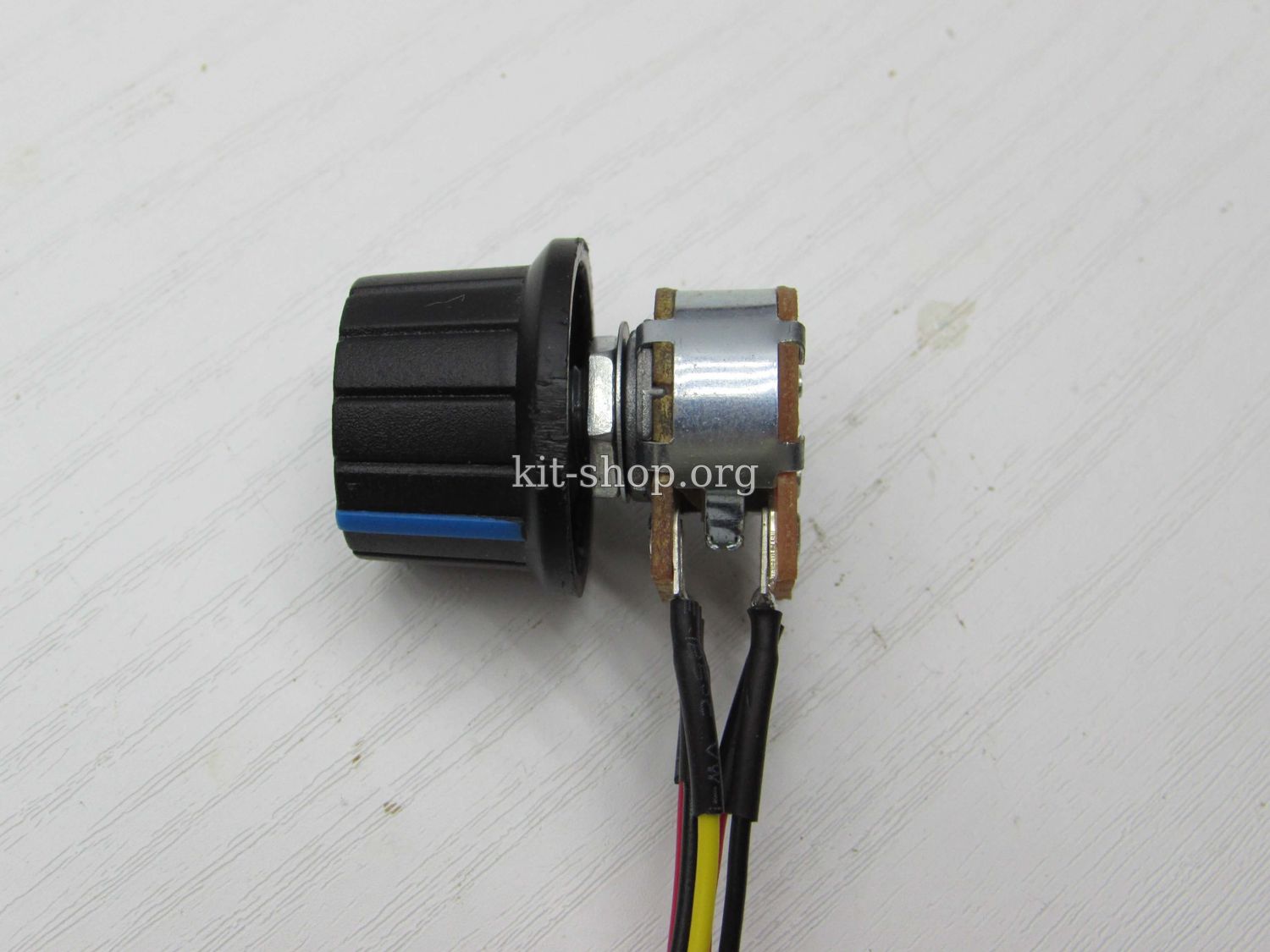

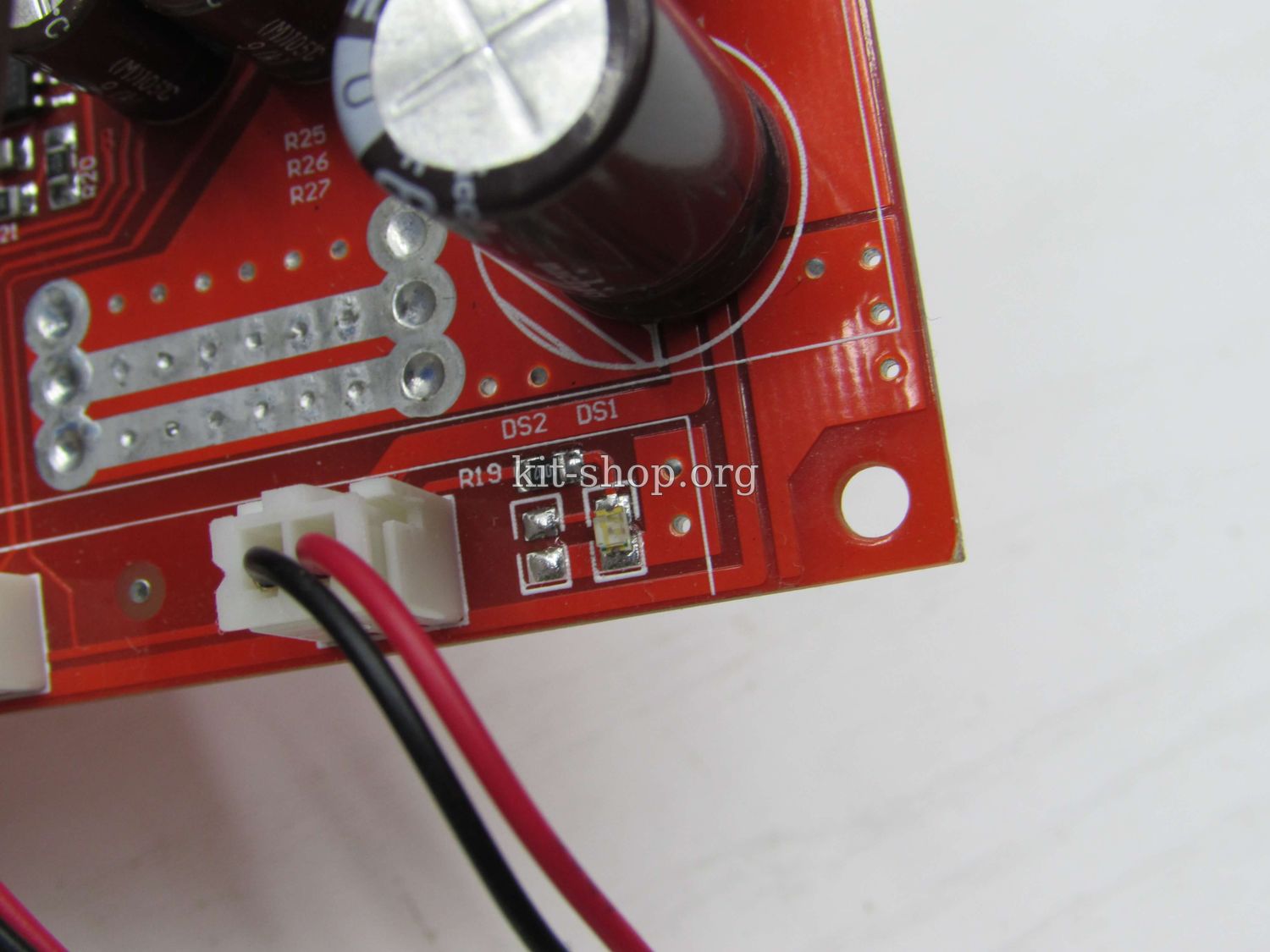

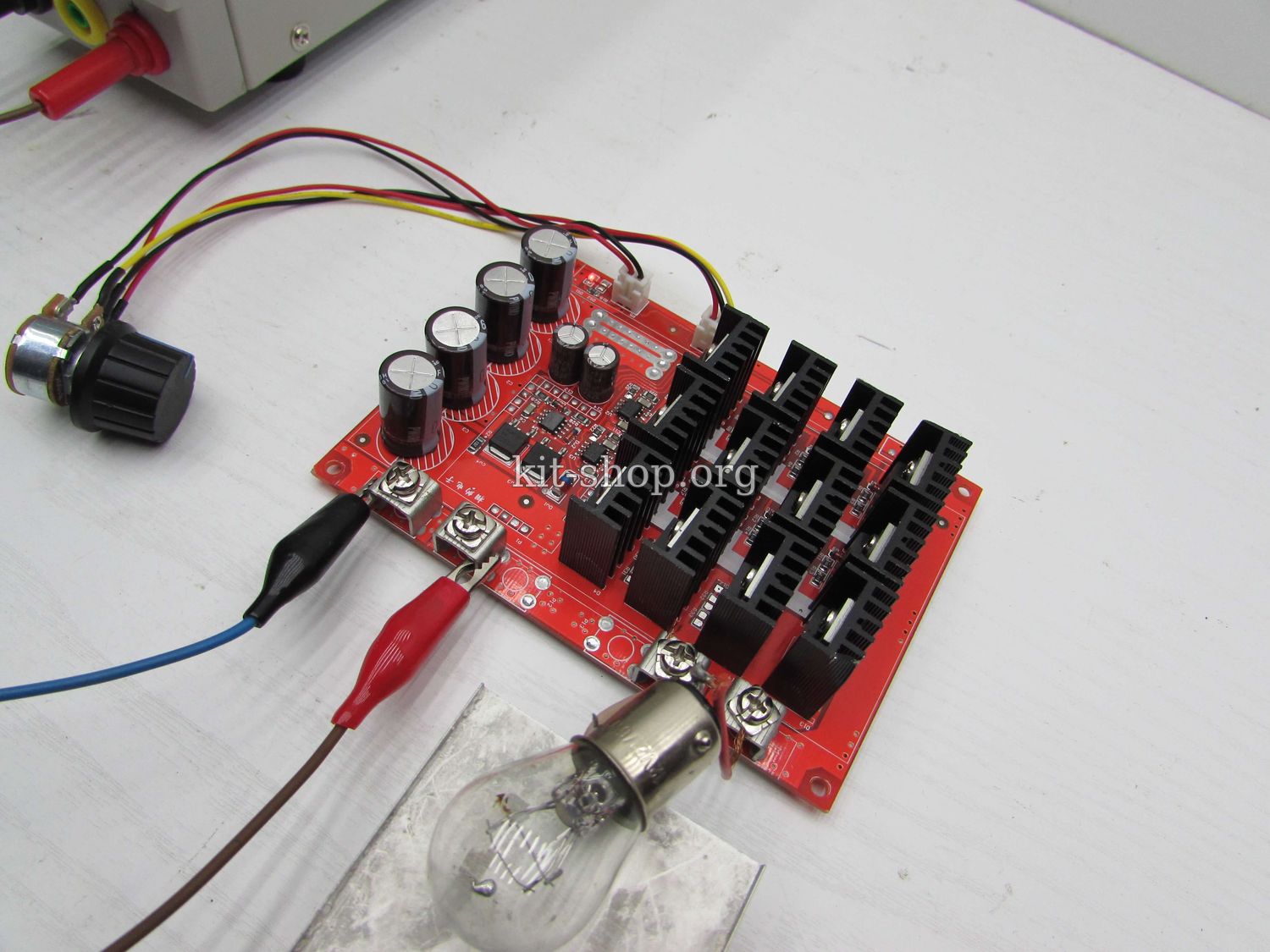

Имеем красный индикатор включения и переменный резистор с выключателем, котором собсно включаем плату и регулируем мощность.
![](http://www.kit-shop.org/_pu/0/s25712738.jpg)

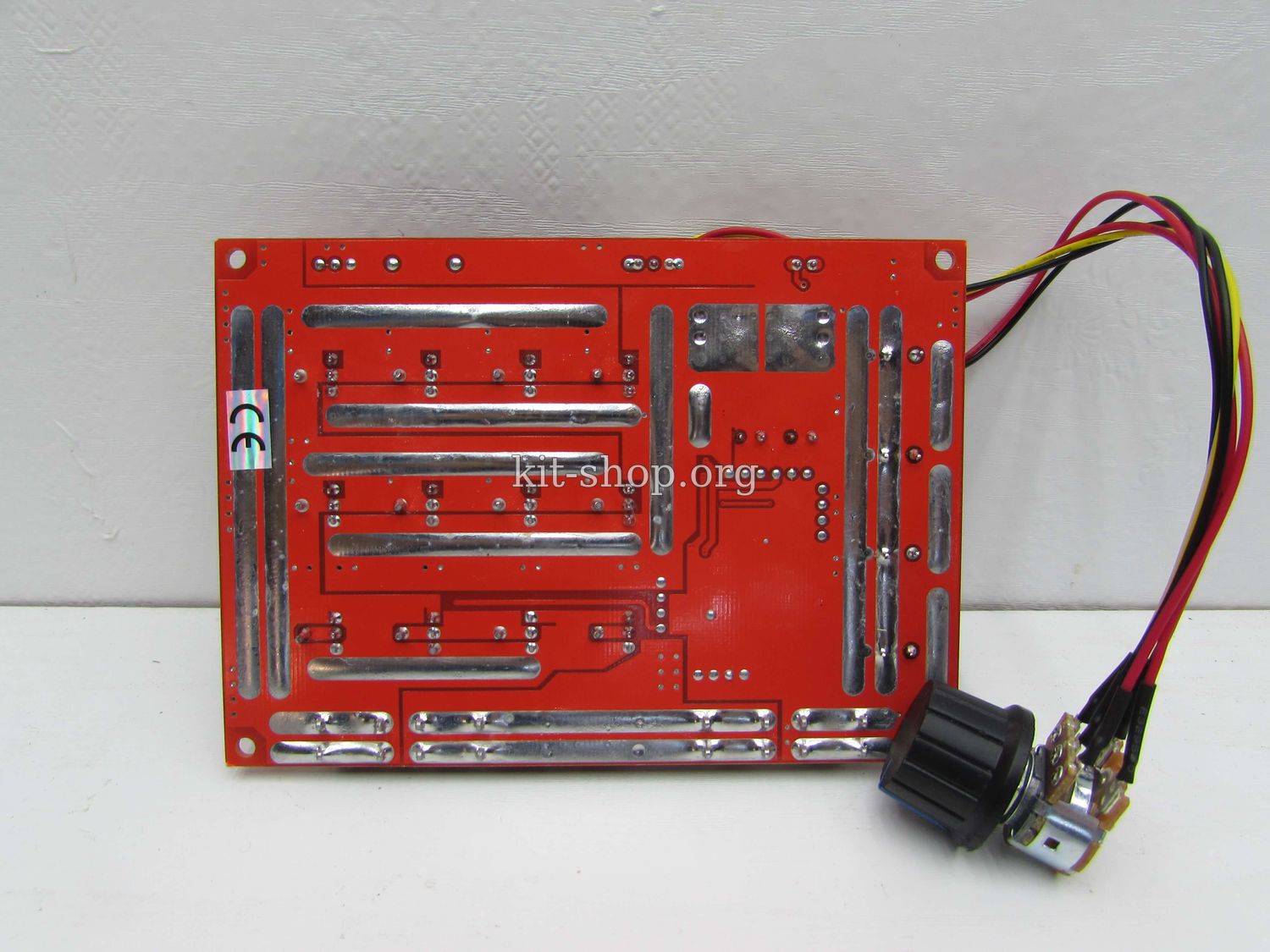

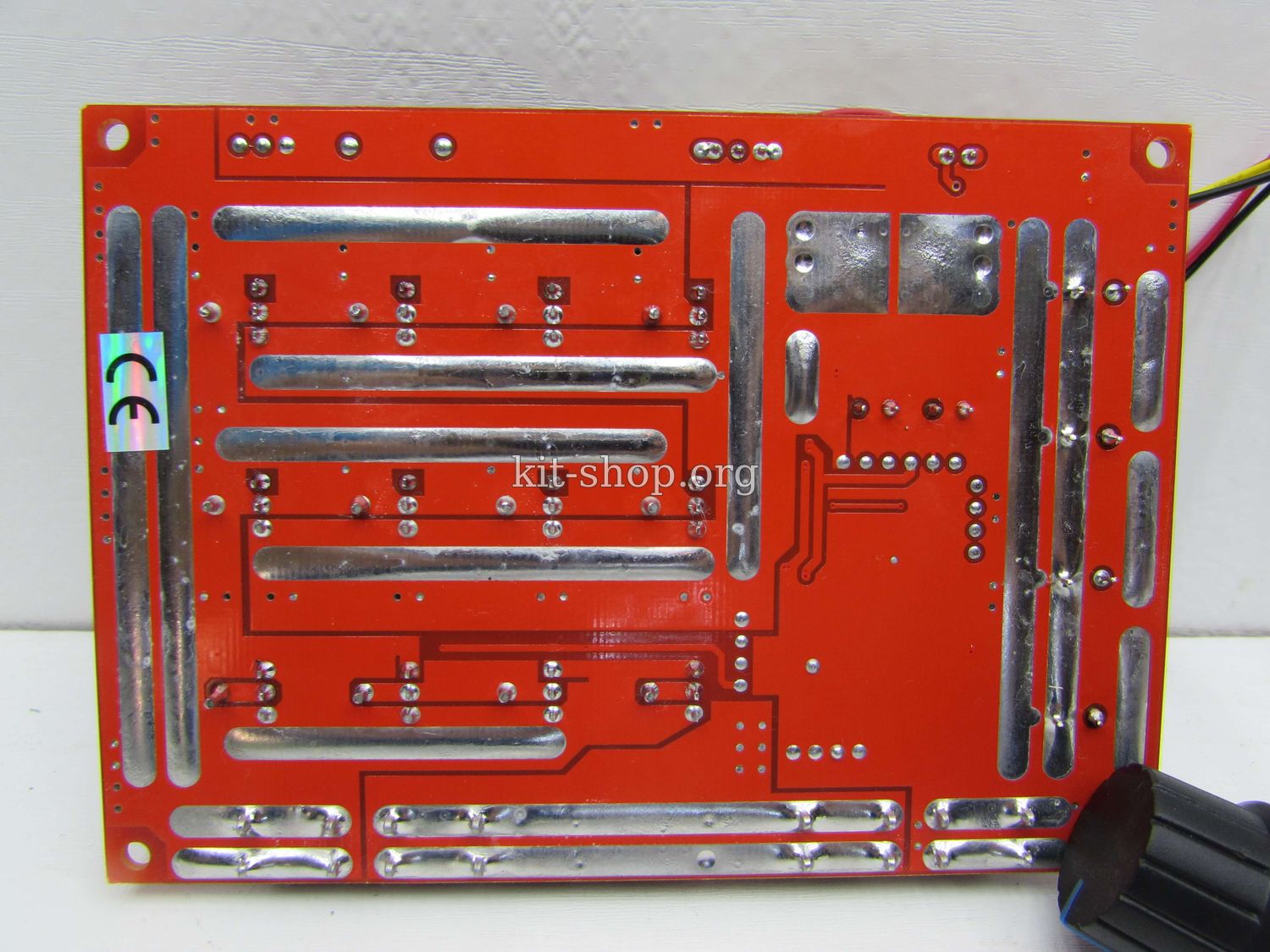

Сама плата отличного качества, силовые шины дополнительно усилены, ничего не болтается и смотрится хорошо.
![](http://www.kit-shop.org/_pu/0/s00039927.jpg)

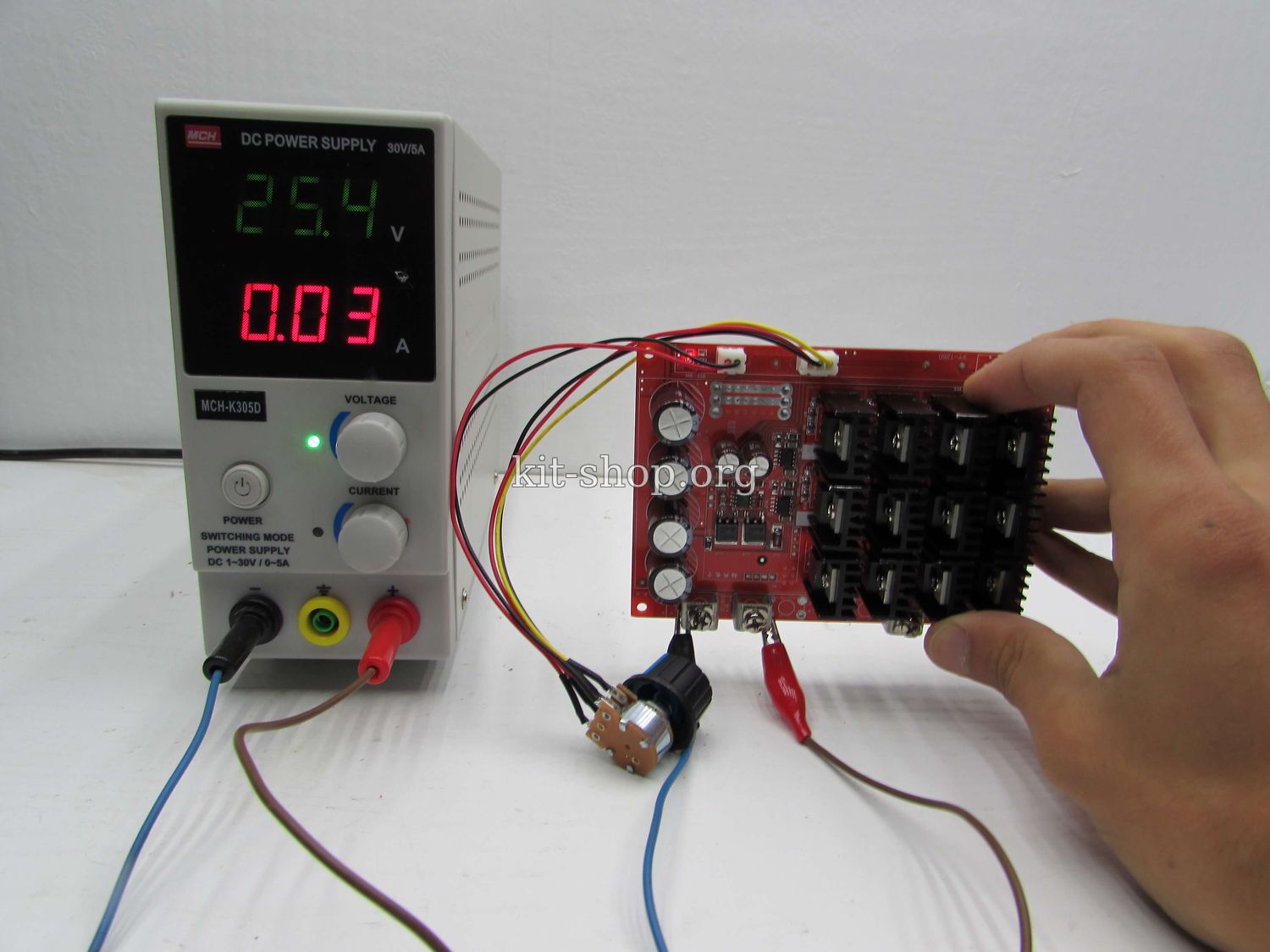

Ток ХХ не более 30-40 мА почти во всем диапазоне питающих напряжений, как и заявлял производитель.
![](http://www.kit-shop.org/_pu/0/s71802279.jpg)
Следующим делом делом проверил минимальное напряжение питания.

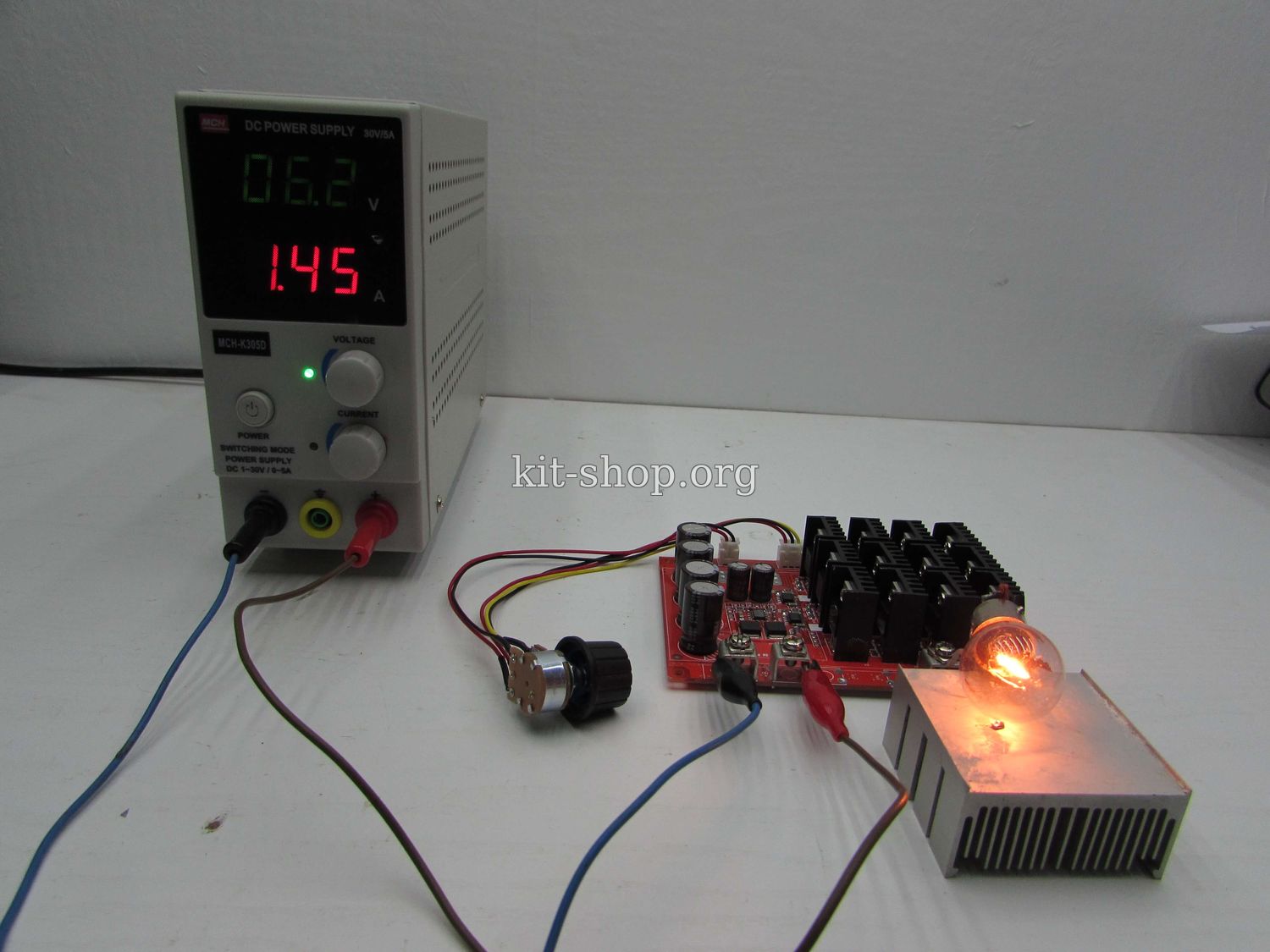

Для этого к выходу платы была подключена обычная лампочка, плата сохраняет работоспособность при напряжении в 6,2 Вольт, но я заметил некорректное управление при таких низких напряжениях, все стало на свои места уже при питающем напряжении в 10 Вольт, так, что производитель прав.
![](http://www.kit-shop.org/_pu/0/s01963681.jpg)

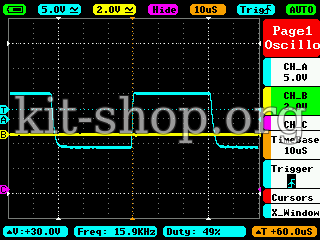

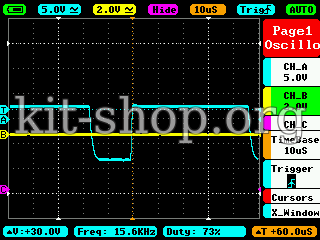

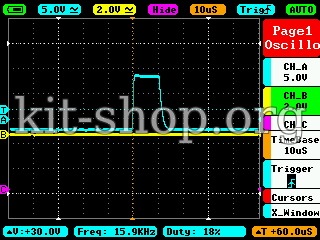

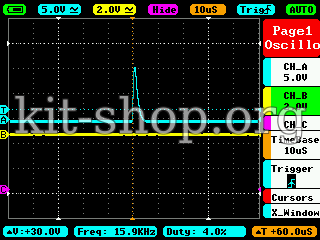

Это это осциллограммы на затворе одного из ключей, где наглядно видим изменение скважности импульсов при разных положениях регулятора.
![](http://www.kit-shop.org/_pu/0/39602505.png)
![](http://www.kit-shop.org/_pu/0/48685576.png)

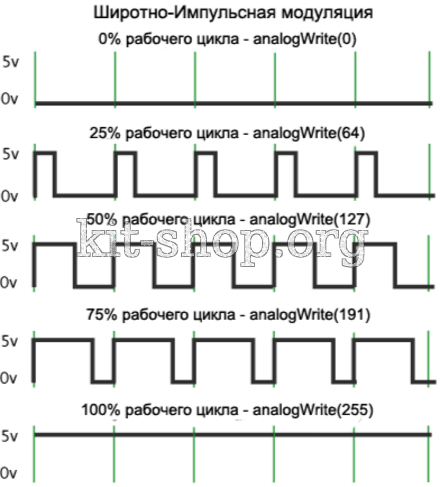

Я думаю принцип ШИМ (а если точнее ШИ) управления нет необходимости пояснять.
![](http://www.kit-shop.org/_pu/0/s21271377.jpg)

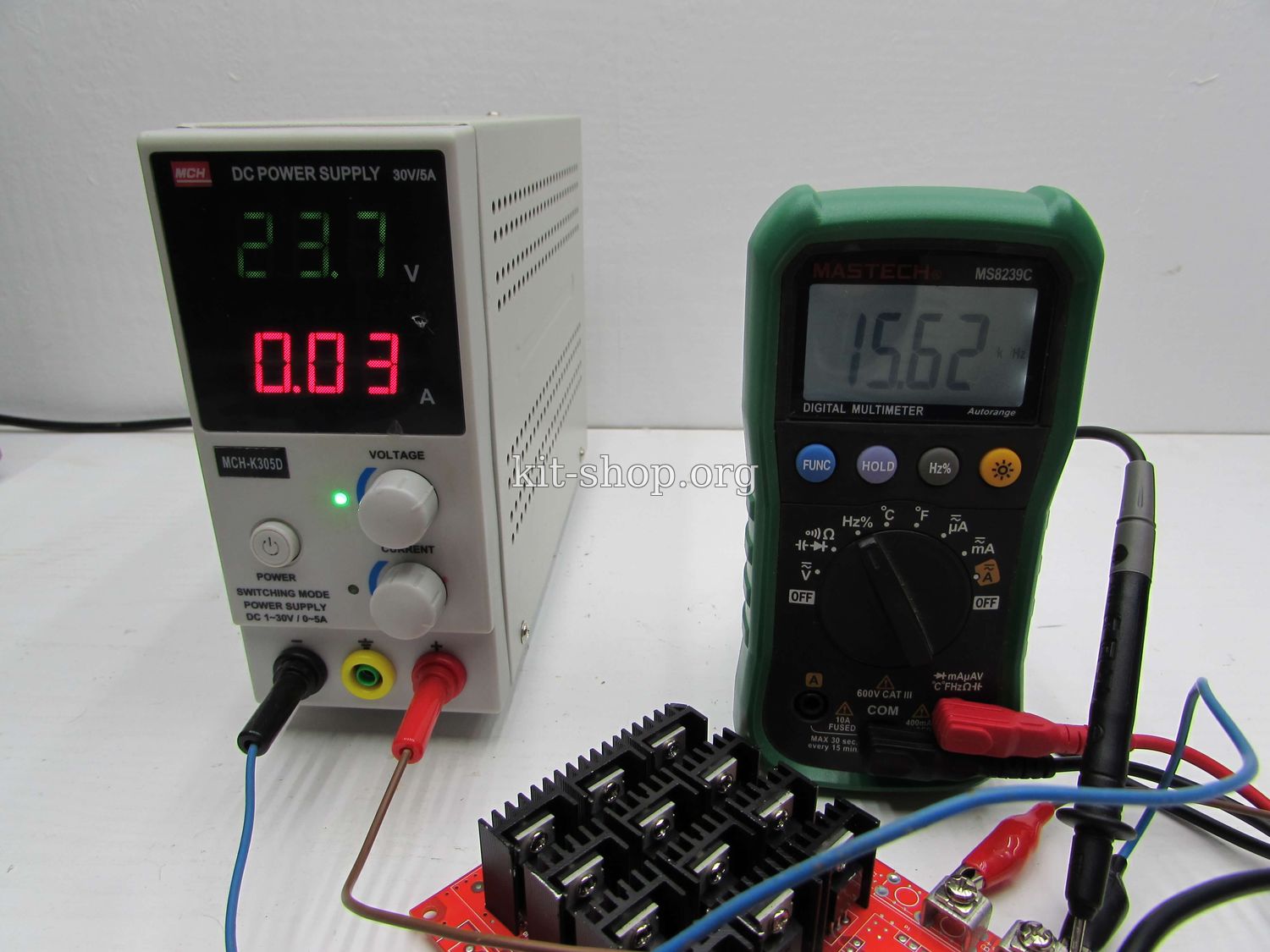

А это рабочая частота генератора.
![](http://www.kit-shop.org/_pu/0/s51319203.jpg)

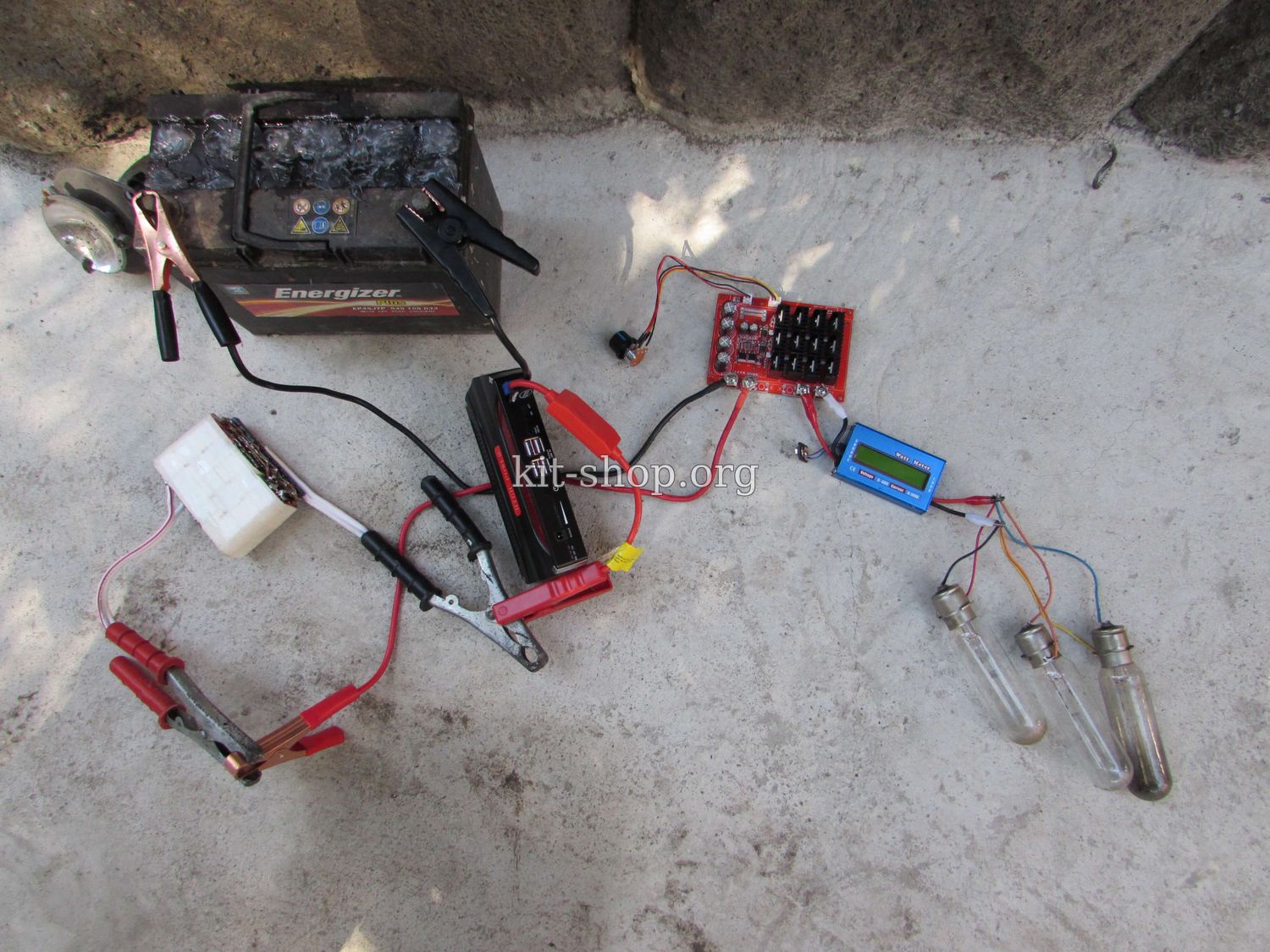

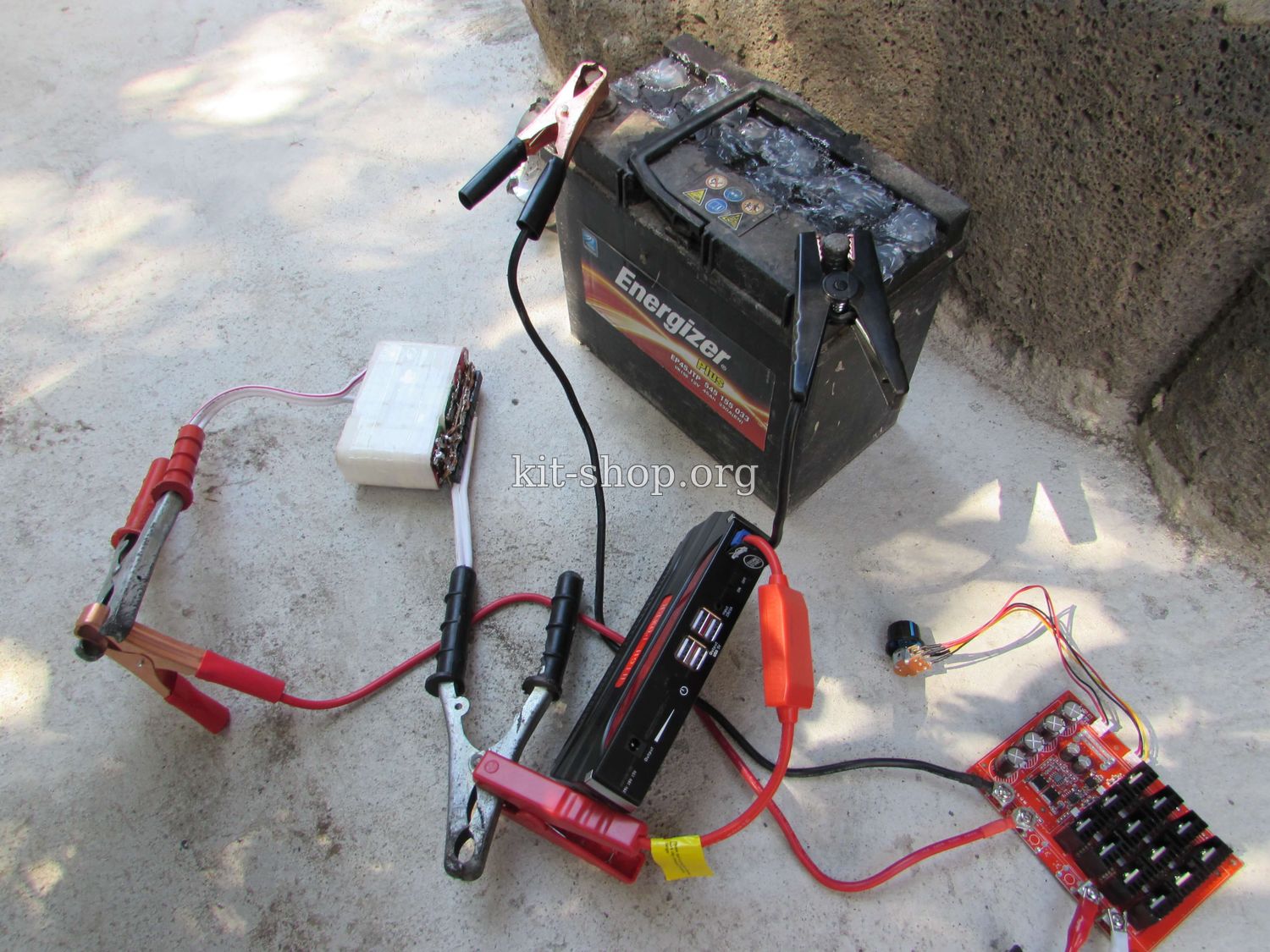

Для следующего теста я долго искал подходящий источник питания, в итоге последовательно соединил автомобильный аккум (замечу дохлый), jump starter (по сути полимерный аккум на 12 Вольт) и сборку из аккумуляторов 18650, суммарное напряжение 12 Вольт, емкость 8800мА/ч, в итоге напряжение, которое подавалось на плату регулятора составило около 36 Вольт
![](http://www.kit-shop.org/_pu/0/s20592614.jpg)

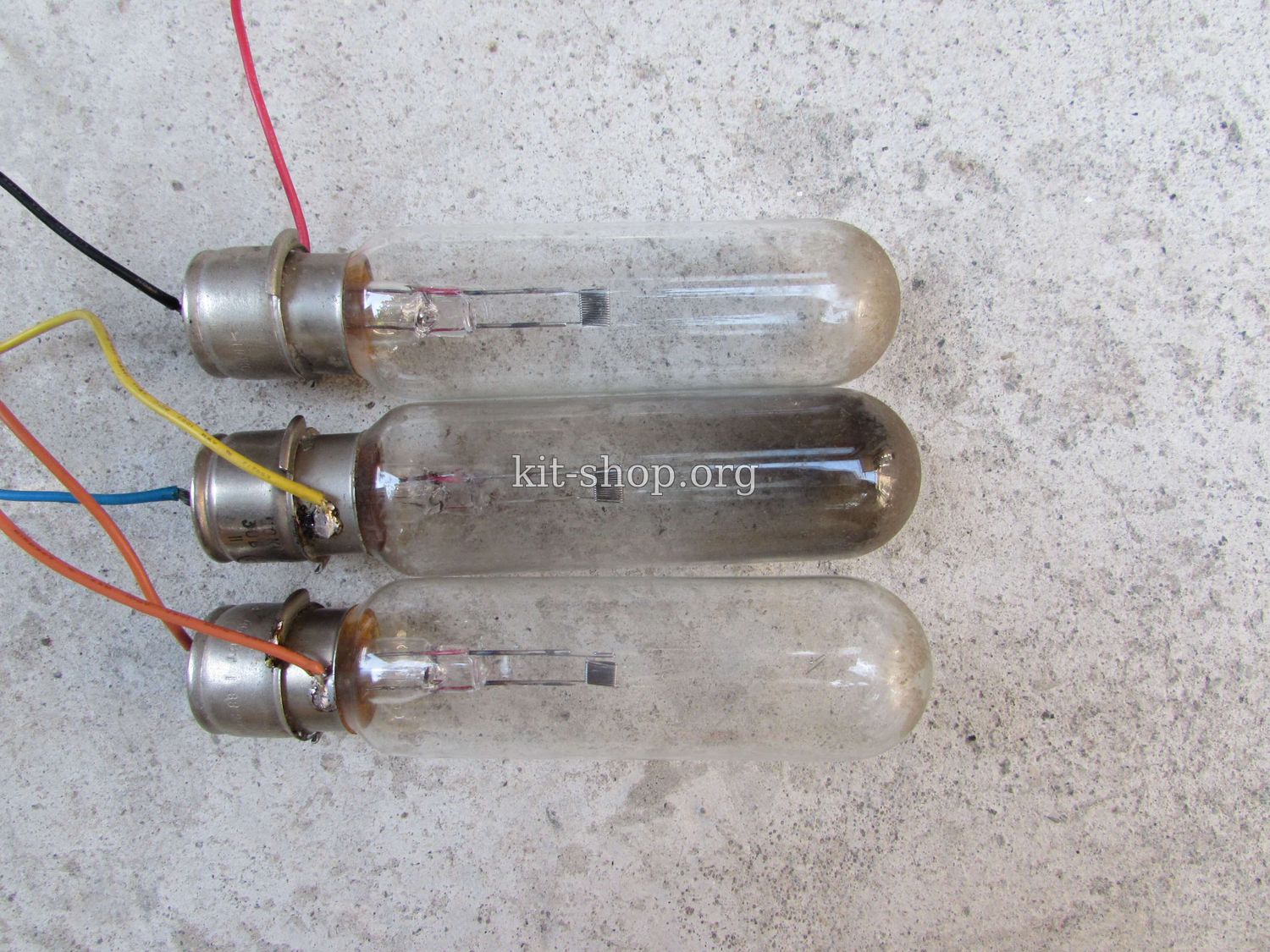

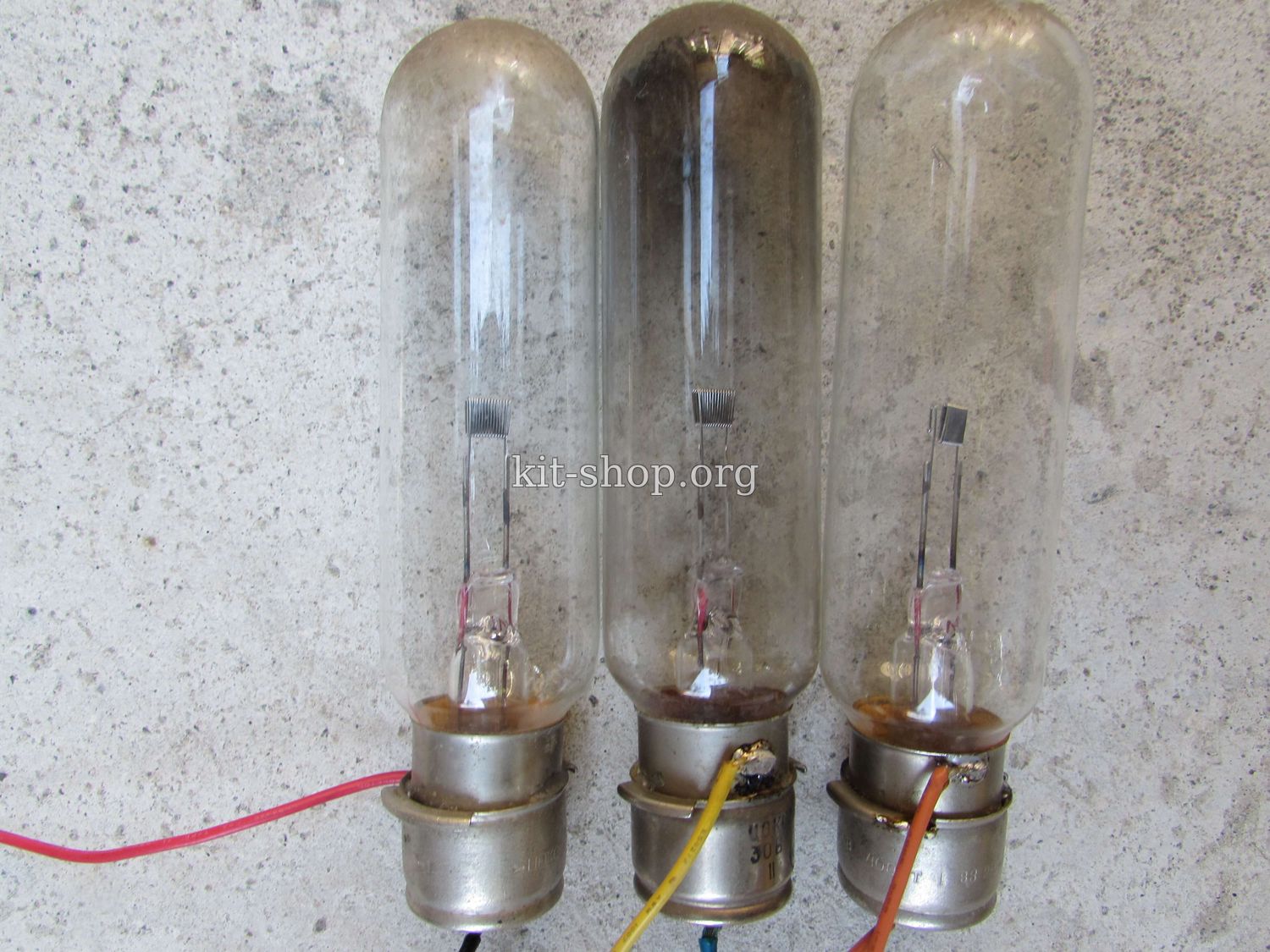

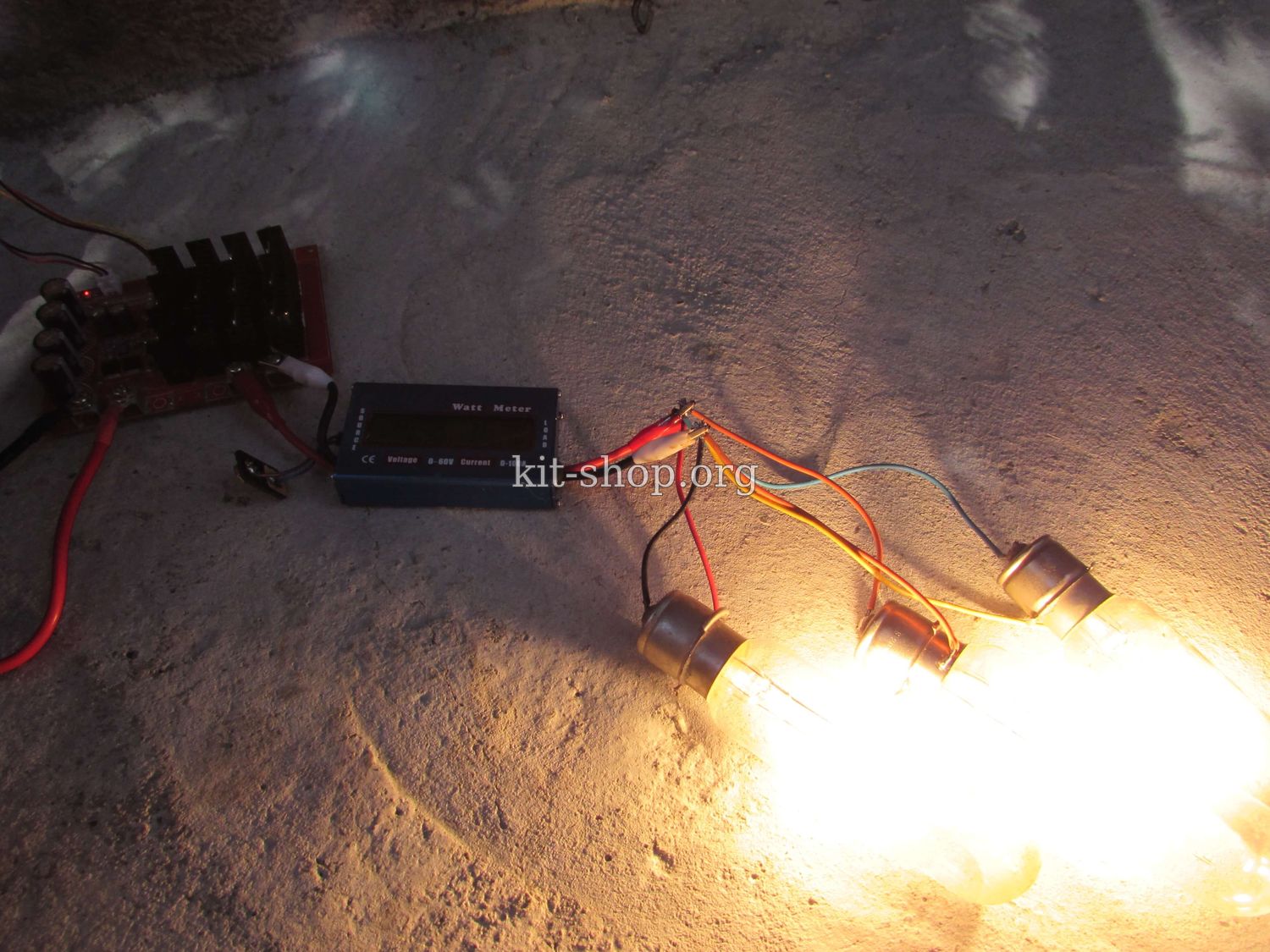

Нагрузкой служили 3 лампы от кинопроектора с мощностью в 400 ватт при напряжении в 30 вольт, т.е. суммарно получаем около 1200 ватт.
![](http://www.kit-shop.org/_pu/0/s21726935.jpg)

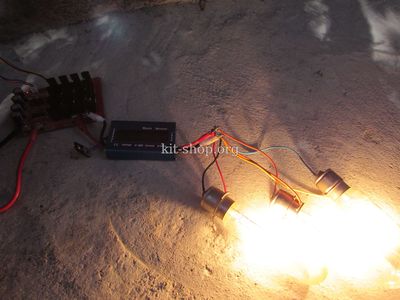

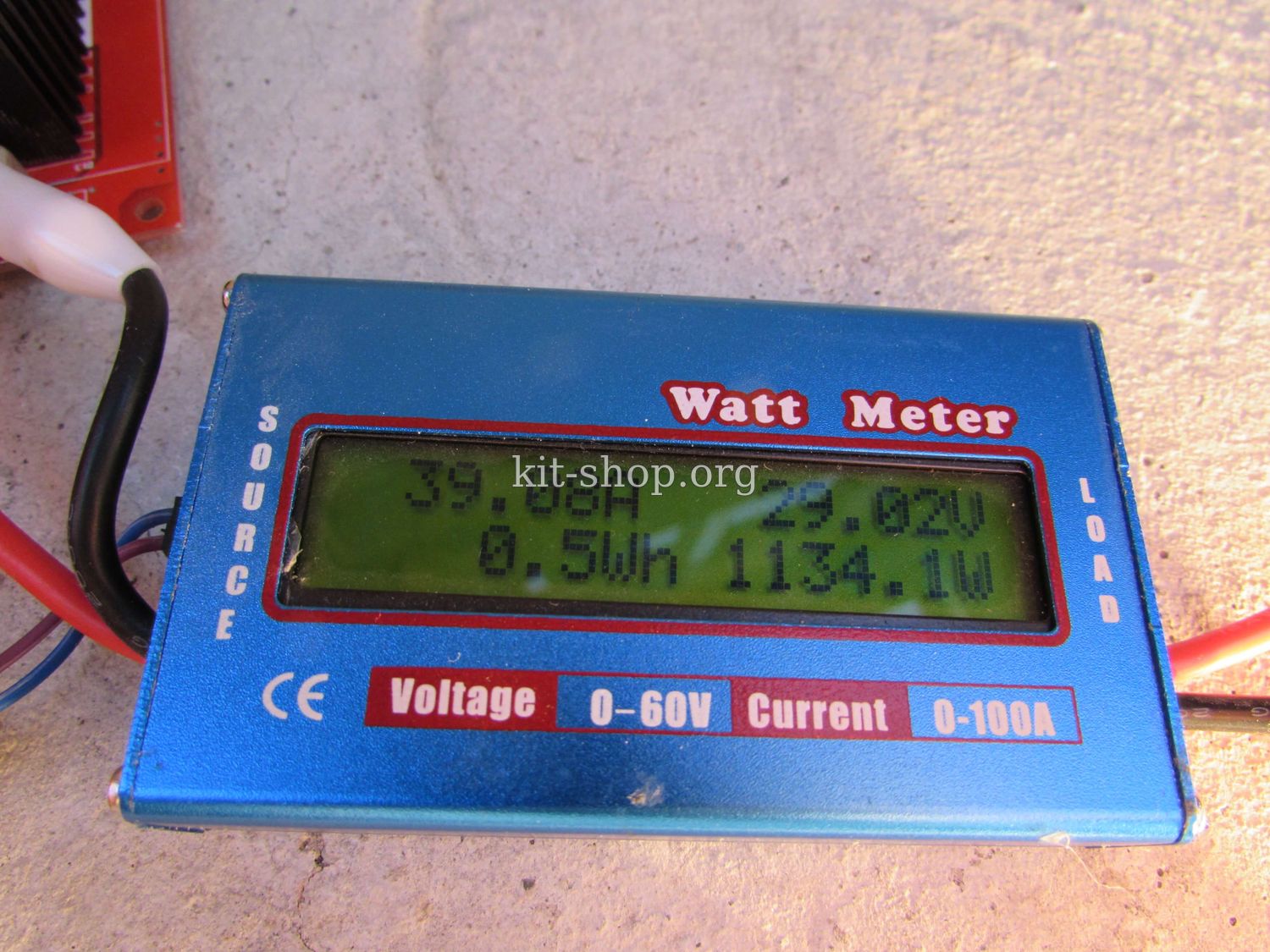

Ваттметр показывал все, что творилось на выходе, в итоге мощность около 1200 ватт, аккумы быстро начали просаживаться, но удивительно то, что ключи на плате регулятора были еле теплые, хотя разогнал лишь на 30-35% от заявленного максимума, думаю 3000 ватт потерпит, хотя нужно будет принудительно охлаждать ключи.
